Vibro-3D

Многонаправленная виброопора

  • Подвеска выхлопных труб
  • Морские и авиационные области применения.
  • Поддержка фреонового охлаждения трубопроводов.
  • Установка на двигатели с высокими оборотами.
  • Установка на электронные устройства.
  • Подвеска и настенное крепление громкоговорителей.
  • Антисейсмическая защита машин.

Новая виброопора Vibro-3D является одним из немногих антивибрационных опор, которые могут поддерживать вибрацию каждого направления (х, у, z).

Виброопора Vibro-3D предназначена для поддержания импульсивных нагрузок в трех осях направления, так что она способна поглотить высокие вертикальные или боковые удары с минимальной опасностью разрушения.

Основной внутренний эластичный материал является пенополиуретан с полузакрытыми ячейками, который производится в Германии (резиновое покрытие BSW) под товарным знаком Regufoam®. Полный спектр своих механических поведенческих диаграмм, проводимых в университете Дрездена (Dresden), предоставляются по запросу.

Таблица выбора

Цветовой код

Применение

Макс. статичная нагрузка

Макс.динамическая нагрузка
Серый

Монтаж (B)

 38 55

Подвеска (H)

 31 47
Беж

Монтаж (B)

 77 110

Подвеска (H)

 63 93
Бирюзовый

Монтаж (B)

 154 231

Подвеска (H)

 125 187
Красный Монтаж (B) 298 418
Подвеска (H) 200 280

Обратите внимание: Макс. нагрузка для радиальной силы составляет 15% от монтажной нагрузки.

Горизонтальная проекция

Вид в разрезе

Многонаправленная нагрузка

Оцинкованная металлическая оболочка Vibro-3D защищает внутренние эластичные детали от агрессивной среды и поэтому гарантирует долговечность даже в очень жестких и агрессивных условиях.  Вибро-3D отвечает высоким стандартам безопасности благодаря своей уникальной конструкции, что даже в случае воздействия деструктивных условий (Огонь), устройство не подведет (Fail Safe).

Vibro-3D охватывает широкий диапазон нагрузок, из-за его способности изменять плотность и жесткость внутренних пенополиуретанов, он также обладает способностью углового смещения до 150.

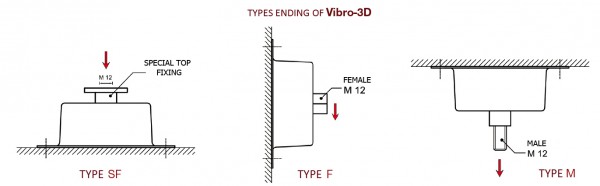

Он доступен с раструбным концом (тип F), входящим концом (тип Μ), и с особым верхним охватывающим креплением для монтажа (тип SF).

Виброопора Vibro-3D может быть использован либо для крепления, либо для подвеса соответственно нагрузок.

В вашем заказе просьба указать:

a) Предельно допустимую статическую нагрузку

б) Предлогаемое использование виброопоры Vibro-3D :

  • Β: Крепление
  • Η: Подвес

c) Вид стыковочного соединения:

  • M = Охватываемое
  • F = Охватывающее
  • SF = Особый верхний крепеж

Типичный заказ: Vibro-3D/коричневый/Β-SF

Специализированный технический отдел нашей компании готов помочь вам выбрать подходящий вид опоры Vibro-3D для каждого отдельного проекта.
