1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений на потолках, стенах и фасадах.
2. Описание
Деформационный шов ДШ-З состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Алюминиевые профили имеют высоту 16 мм для заглубления под плитку, керамогранит, навесные металлоконструкции и другую отделку фасада здания. После монтажа видимым остается лишь компенсатор. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивая водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

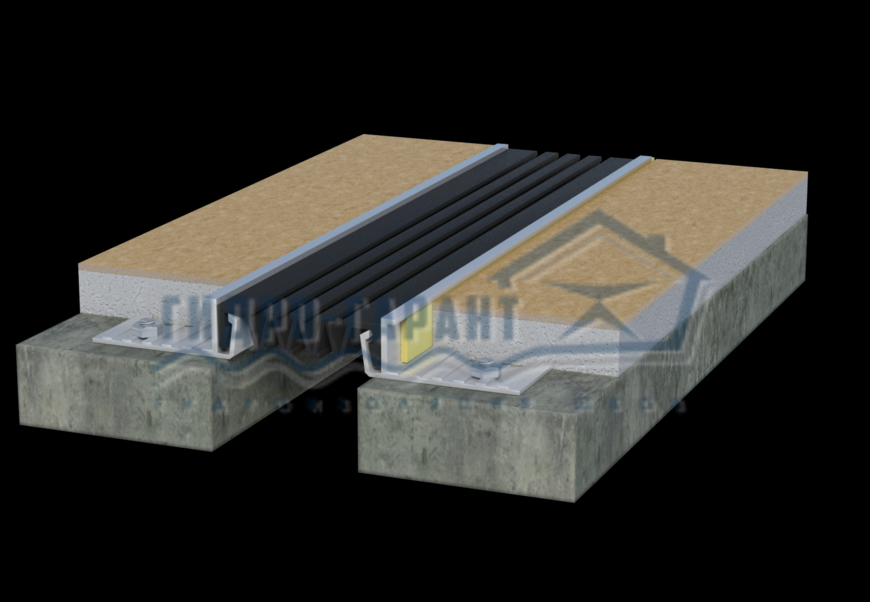

Общий вид шва ДШ-З: Закладные конструкции деформационных швов ДШ-З, прямые и угловые.
Закладные конструкции деформационных швов ДШ-З, прямые и угловые. Монтажные схемы.
Размеры и допустимые перемещения закладных деформационных швов ДШ-З
|
Тип шва |
Размеры, мм |
Перемещения, мм |
|||
|
В |
A |
Сжатие |
Растяжение |
Сдвиг вертикально |
|
|
ДШ-З-20/16 |
35 |
10-30 |
5 |
10 |
10 |
|
ДШ-З-40/16 |
60 |
30-50 |
10 |
30 |
30 |
|
ДШ-З-60/16 |
80 |
50-80 |
15 |
50 |
45 |
|
ДШ-З-90/16 |
110 |
80-120 |
25 |
65 |
60 |
|
ДШ-З-20/16 УГЛ |
35 |
10-30 |
5 |
10 |
10 |
|
ДШ-З-40/16 УГЛ |
55 |
30-50 |
10 |
30 |
30 |
|
ДШ-З-60/16 УГЛ |
78 |
50-80 |
15 |
50 |
50 |
|
ДШ-З-90/16 УГЛ |
105 |
80-120 |
25 |
65 |
65 |
3. Инструкция по сборке закладной конструкции компенсационного шва ДШ-З
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь.
1) Поверхность вокруг шва обеспылить и обезжирить.
2) Механически монтируем боковые планки деформационного шва ДШ-З.
3) Производим фасадные работы, отделочные работы по фасаду, оставляя 2-3 мм между отделкой фасада и планками деформационного шва ДШ-З.
4) Проходим герметиком между швом и отделкой фасада, чтобы в процессе эксплуатации избежать сколов на отделочных сопрягаемых материалах.
5) В пазы на алюминиевых профилях вставляется компенсатор.
Деформационные швы для фасадов, стен и потолков, закладные на высоту 16мм- ДШ-З, ТМ ГидроКонтур®
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 20/16 |  |
по запросу |
| ДШ-З - 40/16 |  |
по запросу |
| ДШ-З - 60/16 |  |
по запросу |
| ДШ-З - 90/16 |  |
по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 20/16 угловой |  |
по запросу |
| ДШ-З - 40/16 угловой | по запросу | |
| ДШ-З - 60/16 угловой | по запросу | |
| ДШ-З - 90/16 угловой | по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 50/16 П |  |
по запросу |
| ДШ-З - 90/16 П |  |
по запросу |
| ДШ-З - 100/16 П |  |
по запросу |
| ДШ-З - 120/16 П |  |
по запросу |
| ДШ-З - 140/16 П |  |
по запросу |
| ДШ-З - 150/16 П |  |
по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 50/16 П угловой |  |
по запросу |
| ДШ-З - 90/16 П угловой | по запросу | |
| ДШ-З - 100/16 П угловой |  |
по запросу |
| ДШ-З - 120/16 П угловой | по запросу | |
| ДШ-З - 140/16 П угловой |  |
по запросу |
| ДШ-З - 150/16 П угловой | по запросу |
