1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений на потолках, стенах и фасадах.
2. Описание

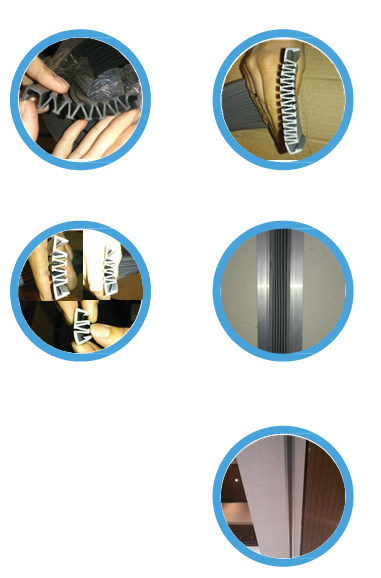

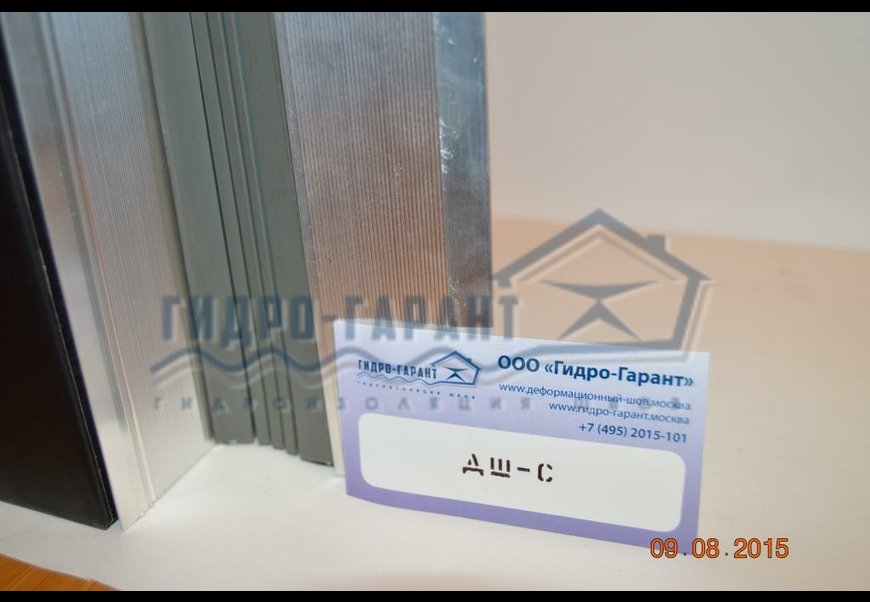

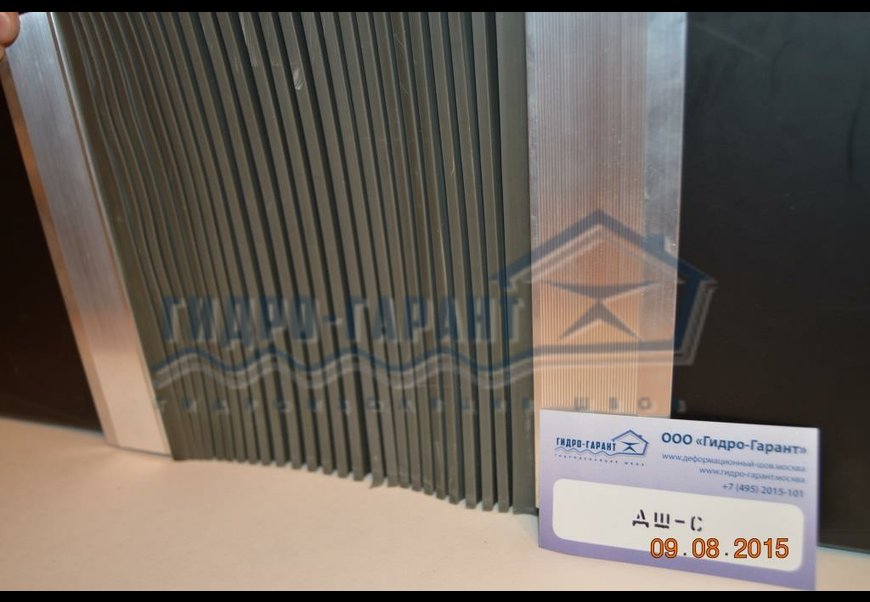

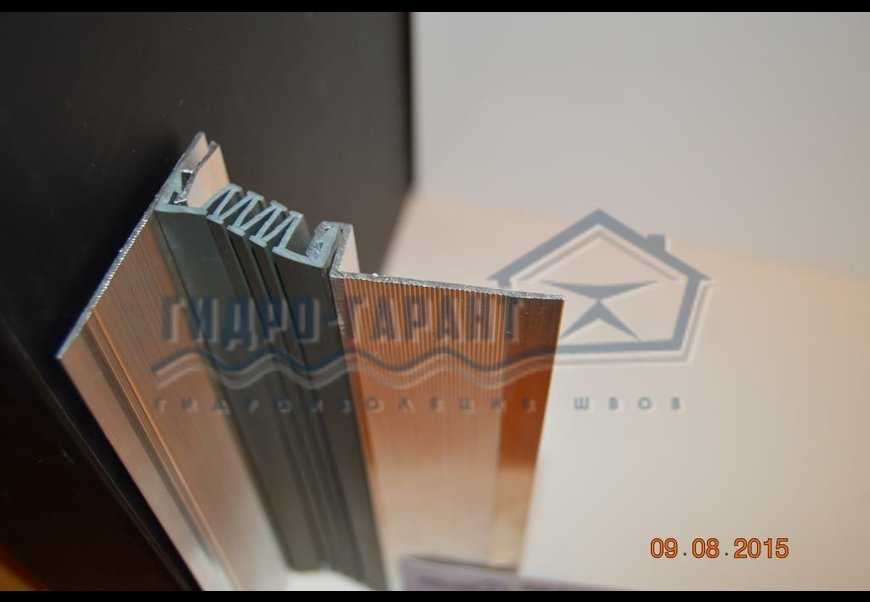

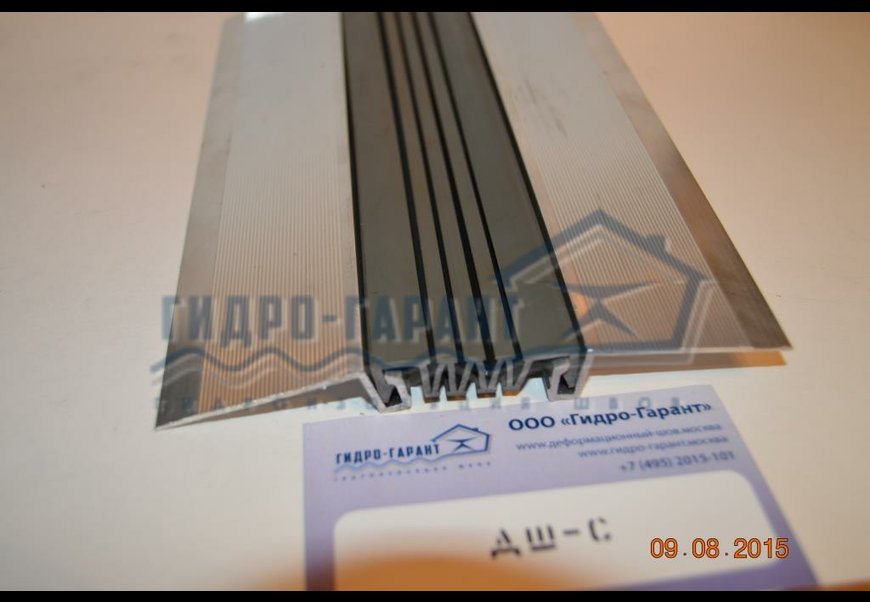

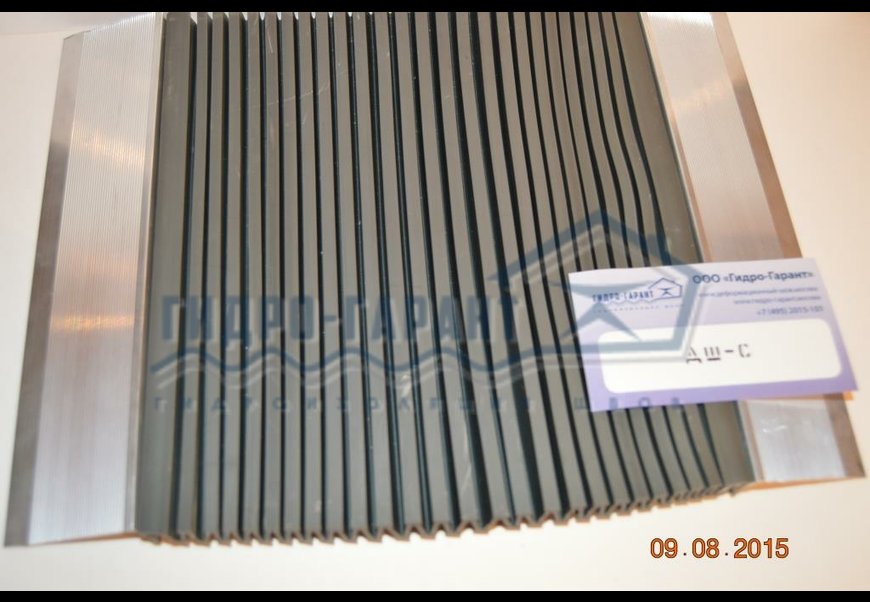

Деформационный шов ДШ-С состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивая водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

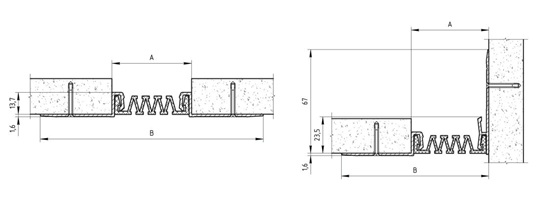

Накладные конструкции деформационных швов ДШ-С, прямые и угловые. Монтажные схемы.

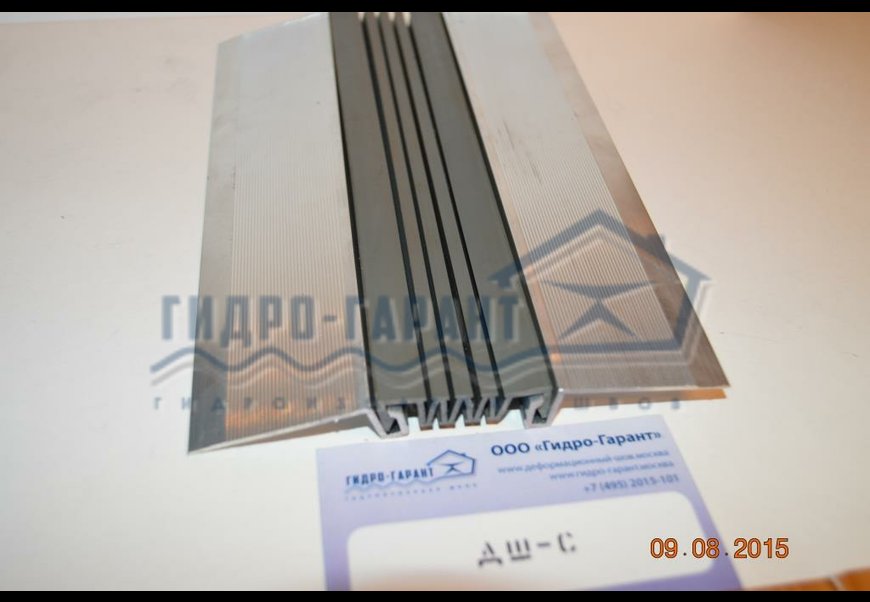

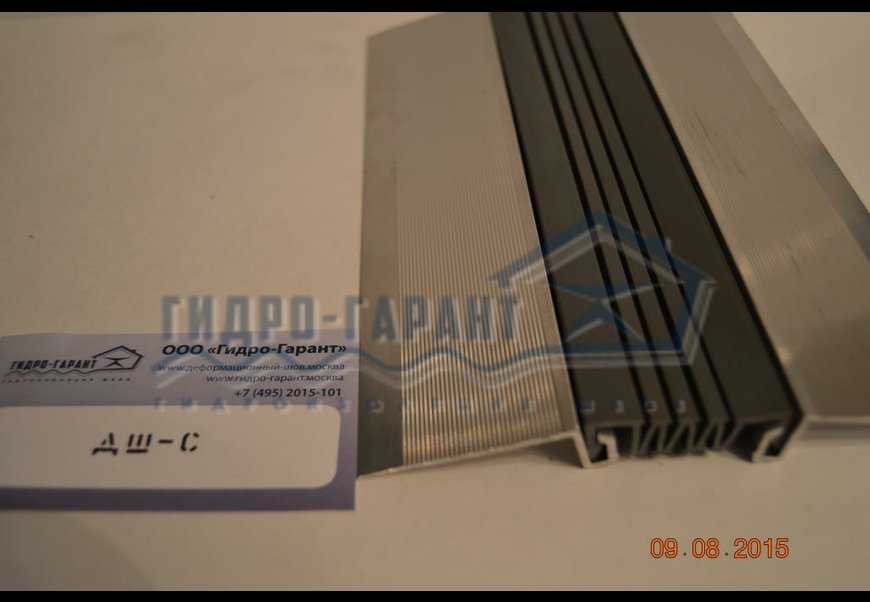

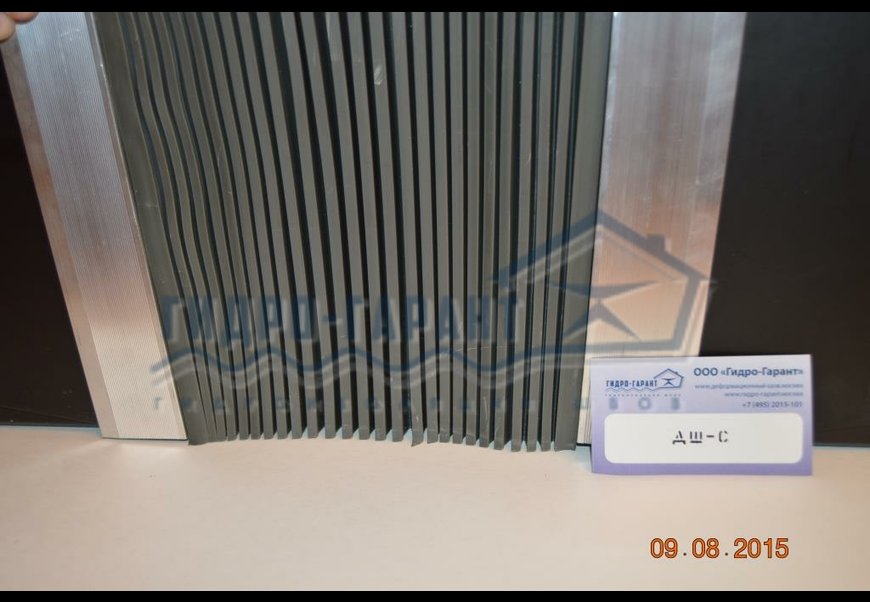

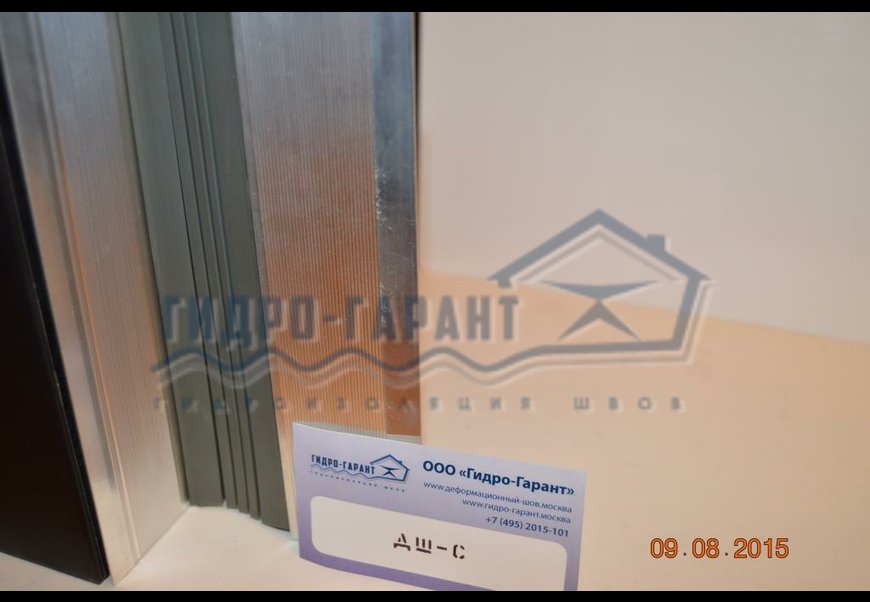

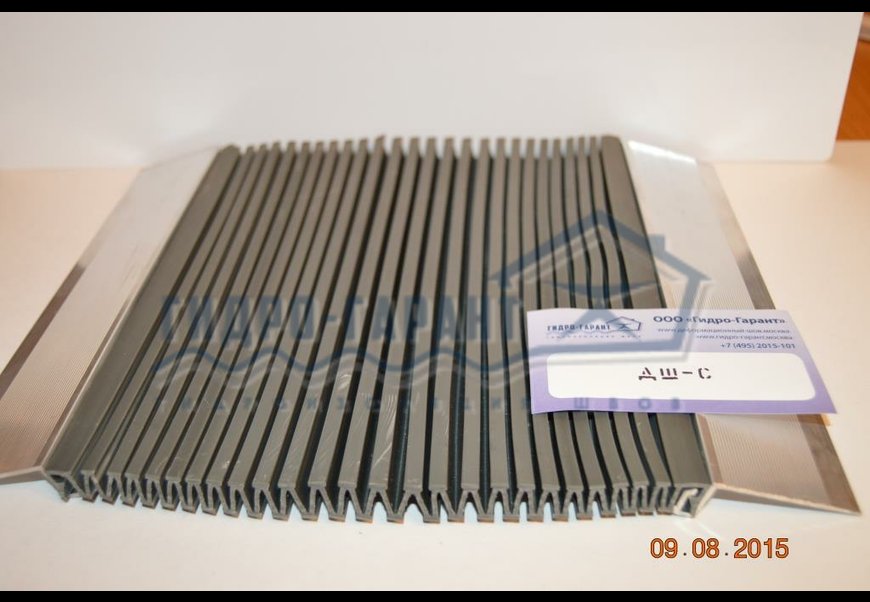

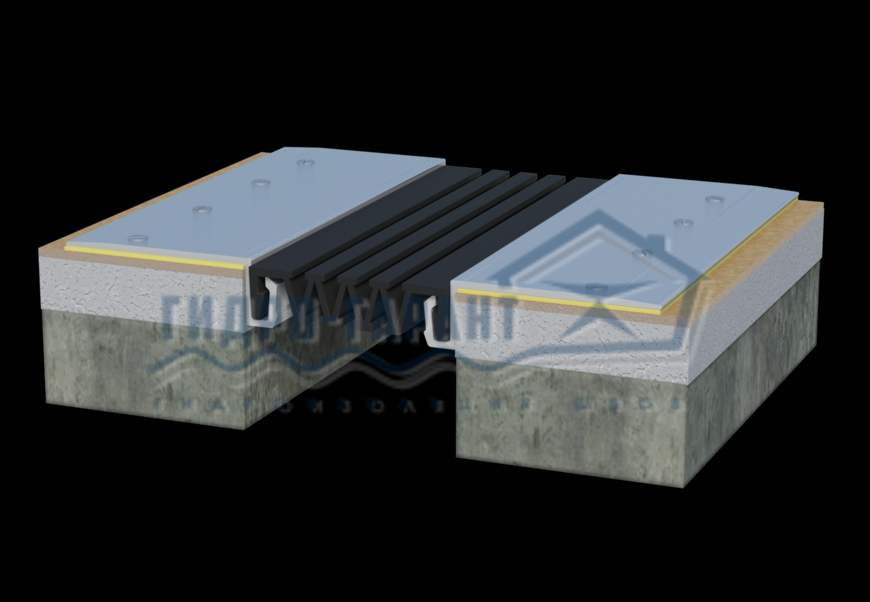

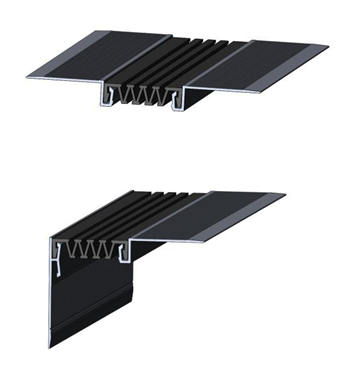

Общий вид шва ДШ-С Накладные конструкции деформационных швов ДШ-С, прямые и угловые.
Размеры и допустимые перемещения накладных деформационных швов ДШ-С
| Тип шва | Размеры, мм | Перемещения, мм | |||
| A | В | Cжатие | Растяжение | Сдвиг вертикально | |
| ДШ-С-30/0 | 30-40 | 107 | 7 | 15 | 10 |
| ДШ-С-50/0 | 50-60 | 130 | 15 | 30 | 30 |
| ДШ-С-70/0 | 70-80 | 150 | 28 | 50 | 45 |
| ДШ-С-100/0 | 90-120 | 180 | 38 | 65 | 60 |
| ДШ-С-150/0 | 130-170 | 230 | 50 | 80 | 80 |
| ДШ-С-200/0 | 180-225 | 280 | 65 | 100 | 100 |
| ДШ-С-30/0 УГЛ | 30-40 | 70 | 7 | 15 | 10 |
| ДШ-С-50/0 УГЛ | 50-60 | 90 | 15 | 30 | 30 |
| ДШ-С-70/0 УГЛ | 70-80 | 110 | 28 | 50 | 45 |
| ДШ-С-100/0 УГЛ | 90-120 | 140 | 38 | 65 | 60 |
| ДШ-С-150/0 УГЛ | 130-160 | 190 | 50 | 80 | 80 |
| ДШ-С-200/0 УГЛ | 170-225 | 240 | 65 | 100 | 100 |

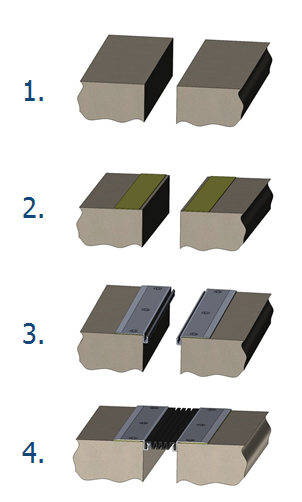

3. Инструкция по сборке накладной конструкции компенсационного шва ДШ-С
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм
3) Механически монтируем боковые планки деформационного шва ДШ-С.
4) В смонтированные планки вставляем компенсатор.
Деформационные швы для фасадов, стен и потолков, накладные - ДШ-С, ТМ ГидроКонтур®
| ДШ-С (накладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-С - 30/0 |  |
по запросу |
| ДШ-С - 50/0 |  |
по запросу |
| ДШ-С - 70/0 |  |
по запросу |
| ДШ-С - 100/0 |  |
по запросу |
| ДШ-С - 150/0 |  |
по запросу |
| ДШ-С - 200/0 |  |
по запросу |
| ДШ-С (накладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-С - 30/0 угловой |  |
по запросу |
| ДШ-С - 50/0 угловой | по запросу | |
| ДШ-С - 70/0 угловой | по запросу | |
| ДШ-С - 100/0 угловой | по запросу | |
| ДШ-С - 150/0 угловой | по запросу | |
| ДШ-С - 200/0 угловой | по запросу |
| ДШ-СП (накладной с перемычкой) | Схема шва | Цена за пог.м, руб. |
| ДШ-СП - 60/0 |  |
по запросу |
| ДШ-СП- 100/0 |  |
по запросу |
| ДШ-СП - 110/0 |  |
по запросу |
| ДШ-СП - 130/0 |  |
по запросу |
| ДШ-СП - 150/0 |  |
по запросу |
| ДШ-СП - 170/0 |  |
по запросу |
| ДШ-СП (накладной с перемычкой) | Схема шва | Цена за пог.м, руб. |
| ДШ-СП - 60/0 угловой |  |
по запросу |
| ДШ-СП - 100/0 угловой | по запросу | |
| ДШ-СП - 110/0 угловой |  |
по запросу |
| ДШ-СП - 130/0 угловой | по запросу | |
| ДШ-СП - 150/0 угловой |  |
по запросу |
| ДШ-СП - 170/0 угловой | по запросу |
