1. Область применения
Декоративное оформление деформационных швов в стенах, потолках и фасадах при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений.
2. Описание
Конструктивно декоративный профиль состоит из алюминиевого профиля, металлической защелки или дюбеля и самореза с потайной головкой для его крепления. Алюминий изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей).

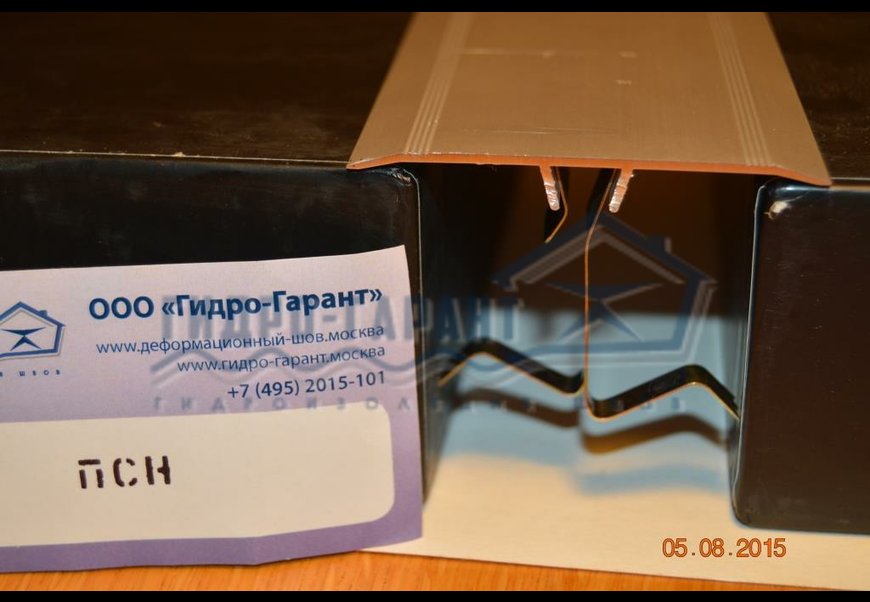

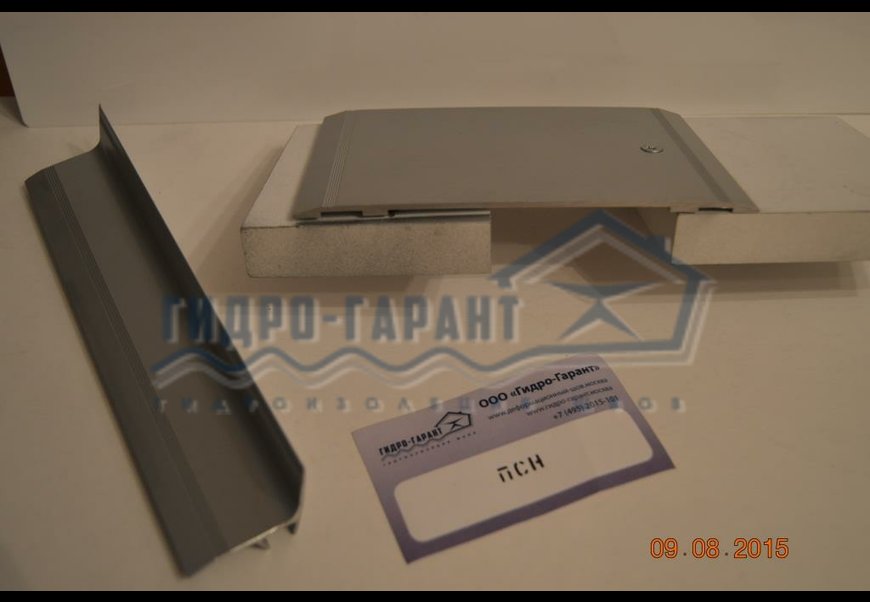

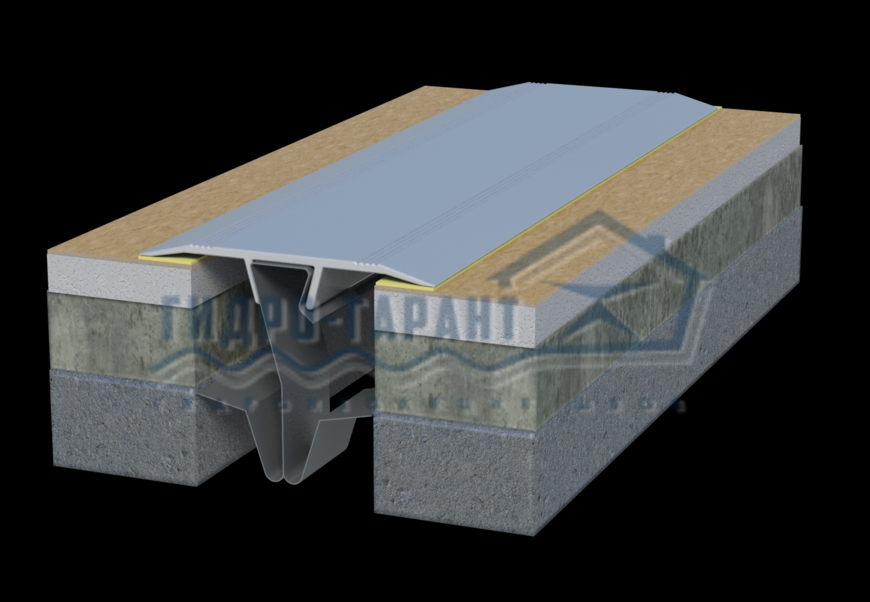

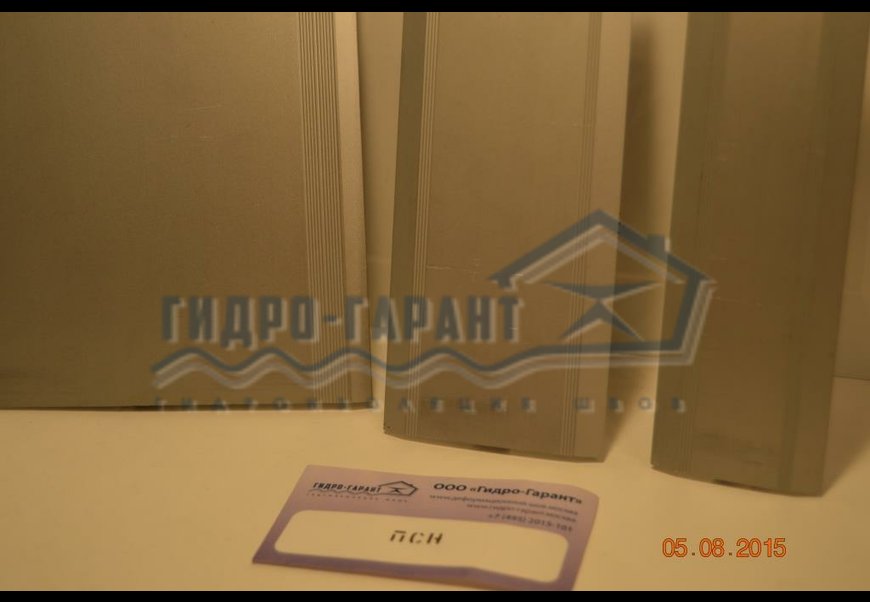

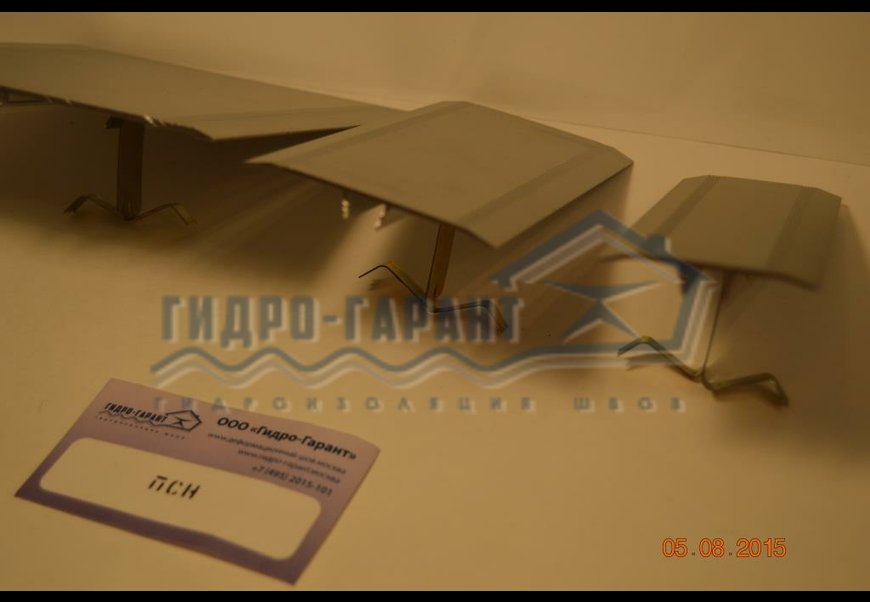

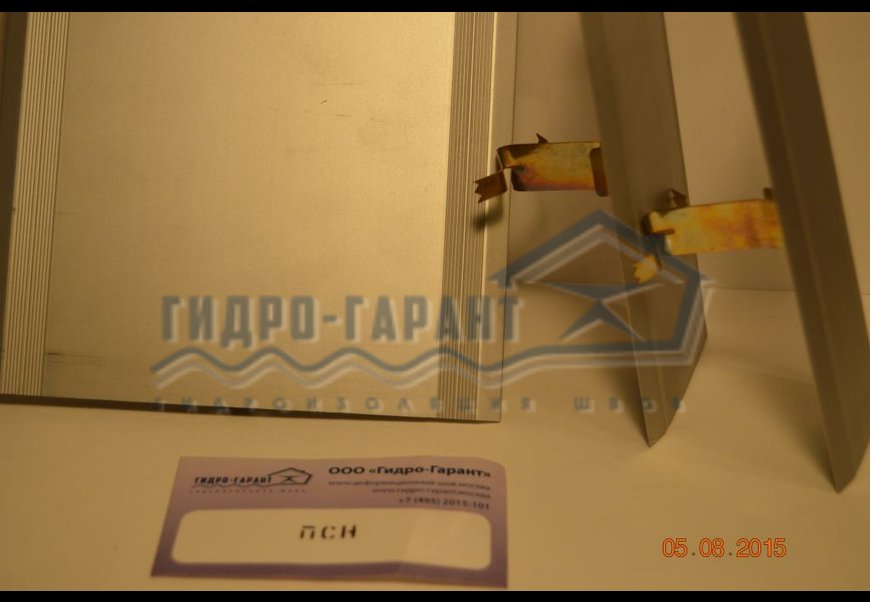

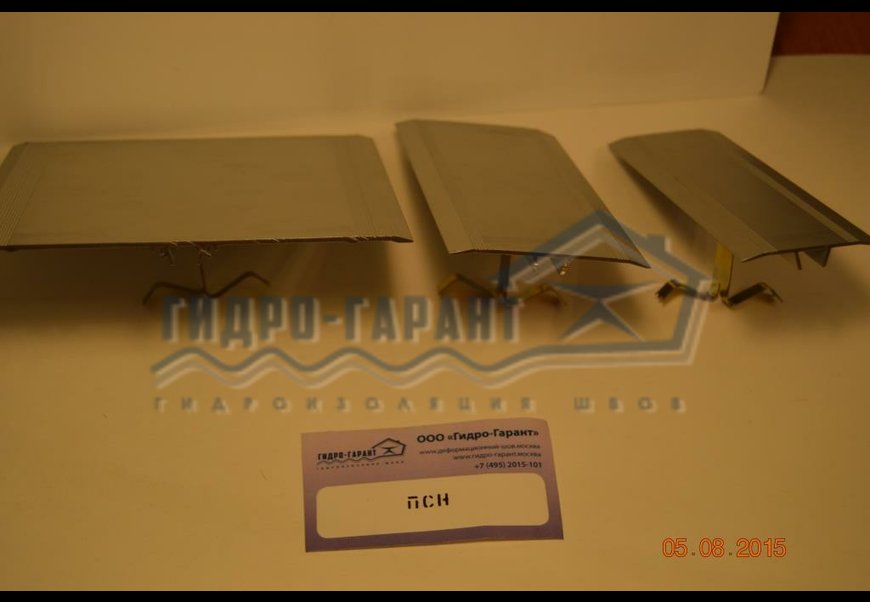

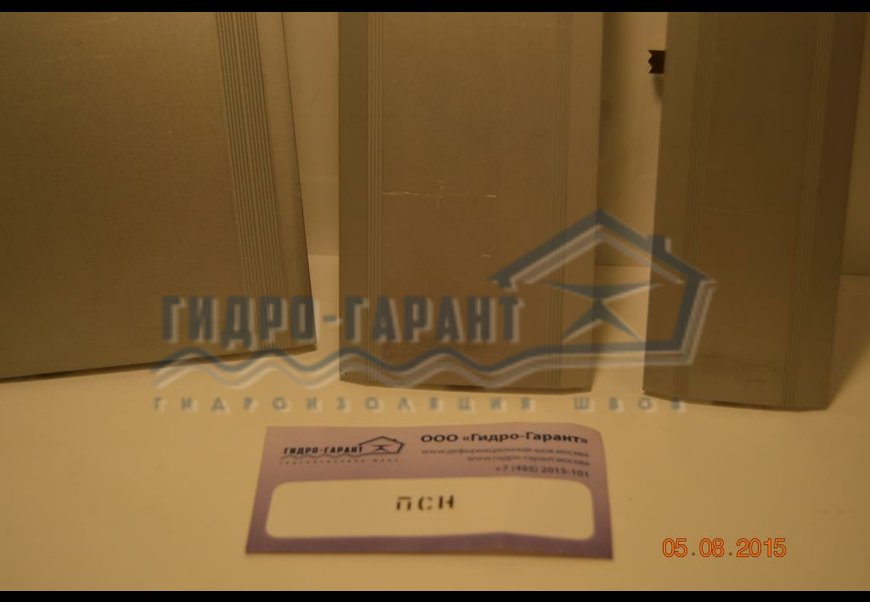

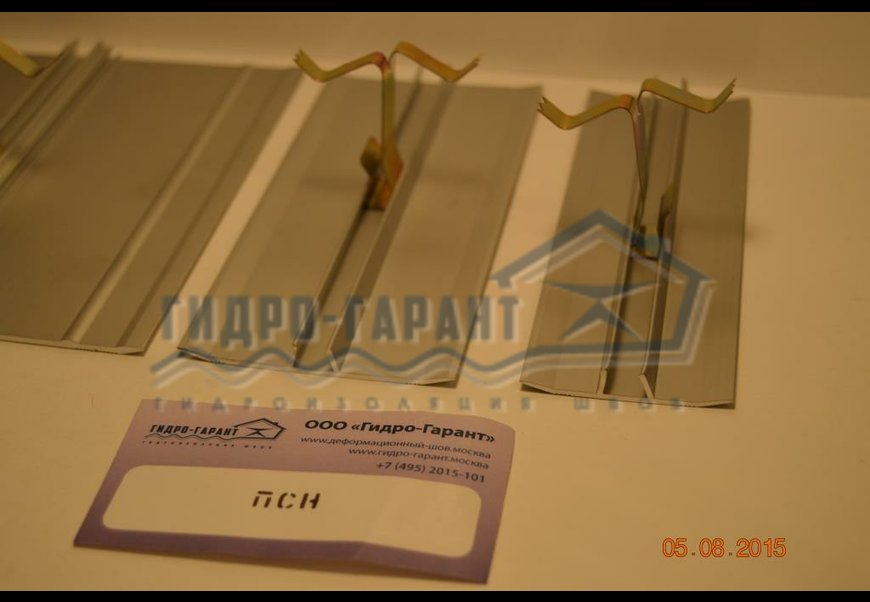

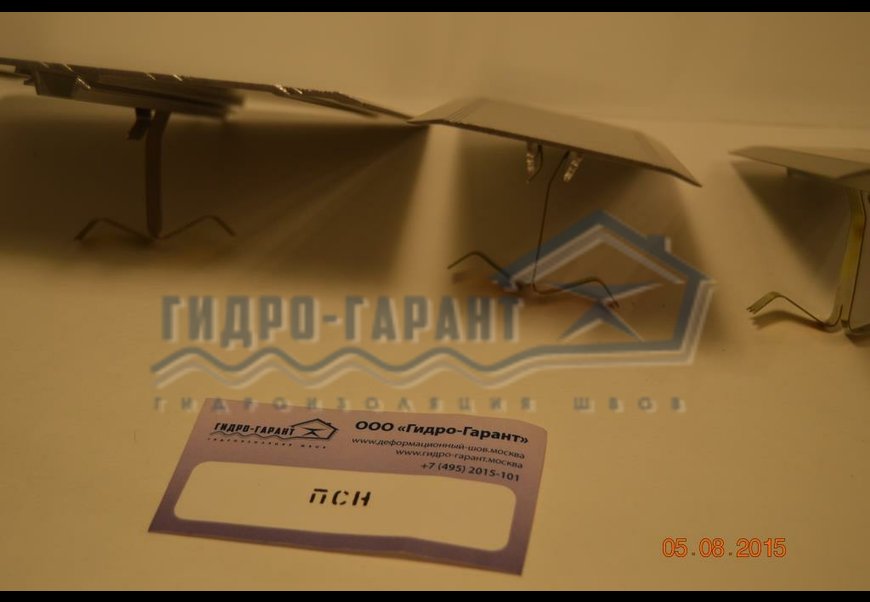

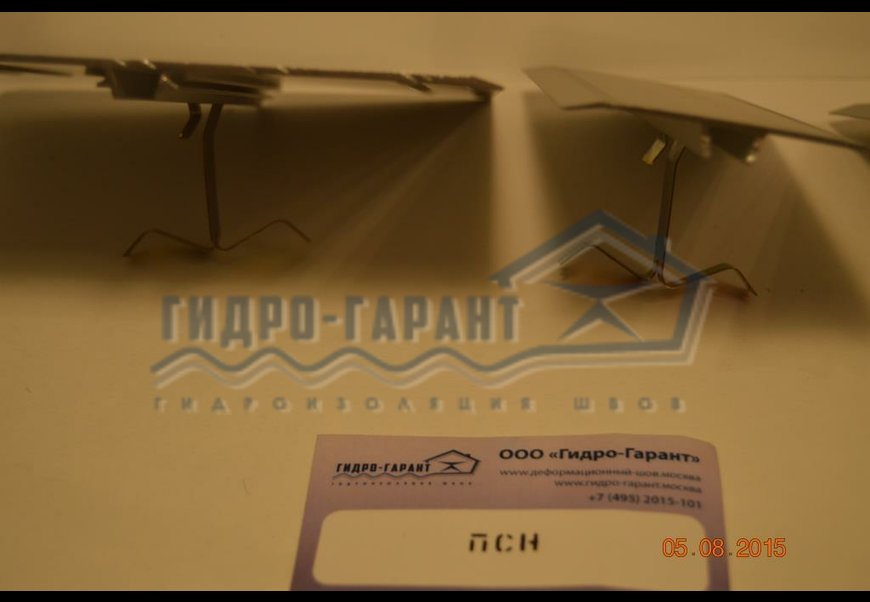

Общий вид шва ПСН: Накладные конструкции деформационных швов ПСН, прямые и угловые.
Размеры и допустимые перемещения накладных деформационных швов ПСН
| Тип шва | Размеры, мм | ||||
| В | A | Н | h | Крепление | |
| ПСН-50 | 50 | 20-35 | 37 | 3 | клипса |
| ПСН-70 | 70 | 30-50 | 45 | 3 | клипса |
| ПСН-100 | 100 | 50-80 | 6 | 3 | Клипса/дюбель |
| ПСН-150 | 150 | 80-120 | 6 | 4 | дюбель |
| ПСН-200 | 200 | 130-180 | 6 | 4 | дюбель |
| ПСН-40 УГЛ | 40 | 20-30 | 37 | 23 | клипса |
| ПСН-60 УГЛ | 60 | 30-40 | 45 | 25 | клипса |
| ПСН-75 УГЛ | 75 | 40-50 | 6 | 40 | Клипса/дюбель |
| ПСН-110 УГЛ | 110 | 50-90 | 6 | 60 | дюбель |

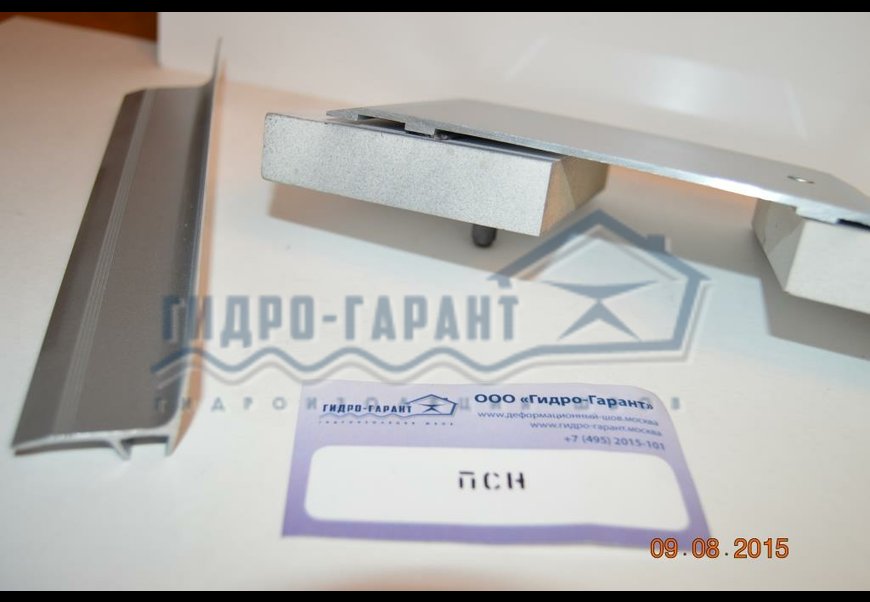

Накладные конструкции деформационных швов ПСН, прямые и угловые для широких швов с креплением на саморезы.
3. Инструкция по сборке накладной конструкции компенсационного декоративного шва ПСН
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер). Если профиль с клипсами, то дюбель не потребуется.

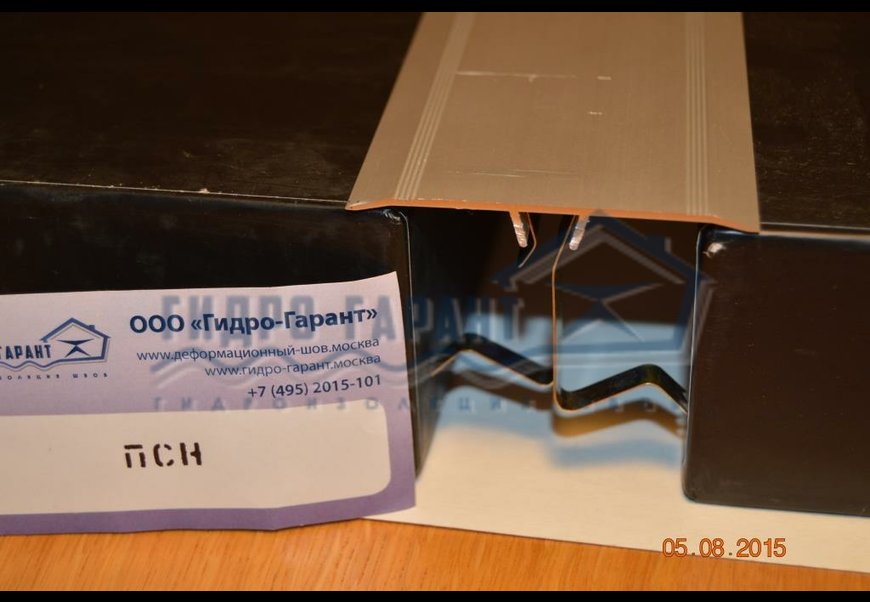

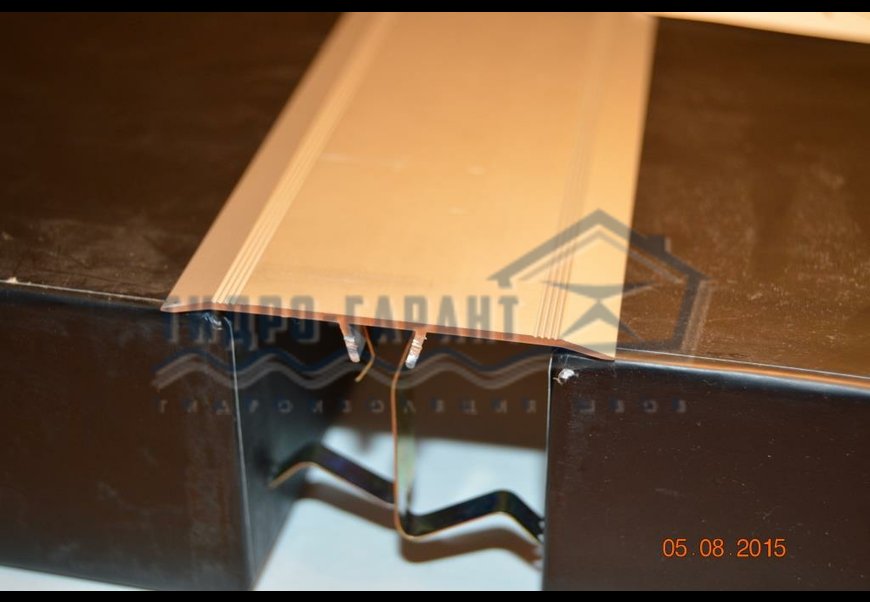

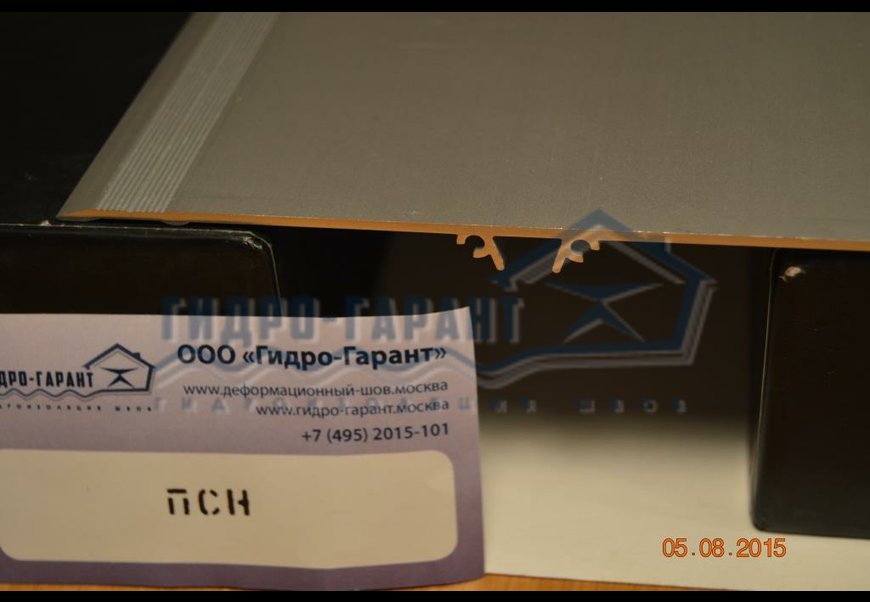

1) Деформационный профиль ПСН монтируется с помошью клипс в шов стен, фасада или потолка.

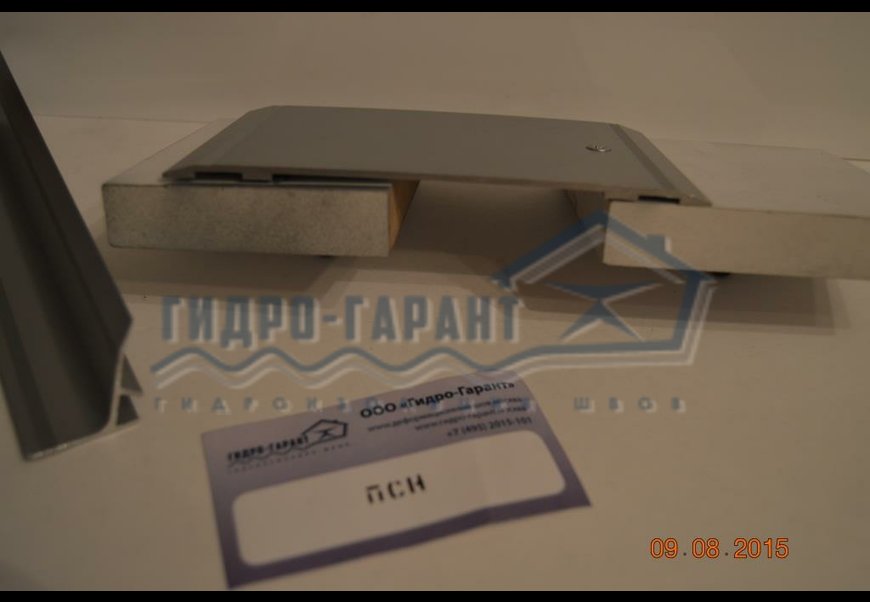

2) Широкий профиль монтируется с помошью дюбель-гвоздей с одной стороны планки.
Декоративные алюминиевые деформационные накладки ПСН, ТМ ГидроКонтур®
- Для оформления швов шириной до 180мм в стенах, потолках и фасадах
- Прочная посадка на клипсы из металла
- Анодированный алюминий, возможна окраска по RAL
- Долгий срок службы
Минимальные цены на серебристый цвет анодирования, цена на другие цвета (золото, бронза, шампань, черный, венге и др.) + 30% к цене.
| Профили для оформления деформационных швов фасадов зданий, стен и потолков внутри помещений, накладные на клипсах и саморезах, возможно окрашивание профиля в любой цвет по шкале RAL) | ||
| ПСН (Профиль стеновой накладной декоративный) |
Схема шва | Цена за пог.м, руб. |
| ПСН - 50 |  |
по запросу |
| ПСН - 70 |  |
по запросу |
| ПСН - 100 |  |
по запросу |
| ПСН - 150 |  |
по запросу |
| ПСН - 200 | по запросу | |
| Профили угловые для оформления деформационных швов фасадов зданий, стен и потолков внутри помещений, накладные на клипсах и саморезах, возможно окрашивание профиля в любой цвет по шкале RAL) | ||
| ПСН (Профиль стеновой накладной декоративный) |
Схема шва | Цена за пог.м, руб. |
| ПСН - 40 угловой |  |
по запросу |
| ПСН - 60 угловой |  |
по запросу |
| ПСН - 75 угловой |  |
по запросу |
| ПСН - 110 угловой | по запросу | |
| ПСН - 130 угловой |  |
по запросу |
| ПСН - 200 угловой | по запросу | |
| Крепежные элементы для декоративных швов | Ед. | Цена |
| Скоба пружинная 50/15 (крепежный элемент ПСН) | шт. | по запросу |
| Скоба пружинная 70/15 (крепежный элемент ПСН) | шт. | по запросу |
| Сверло-зенкер 12,5 х 80° | шт. | по запросу |
