1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений на потолках, стенах и фасадах под штукатурку.
2. Описание
Деформационный шов ДШ-СШ состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Высота заглубляемой конструкции – 2мм, под сетку и штукатурку. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивая водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

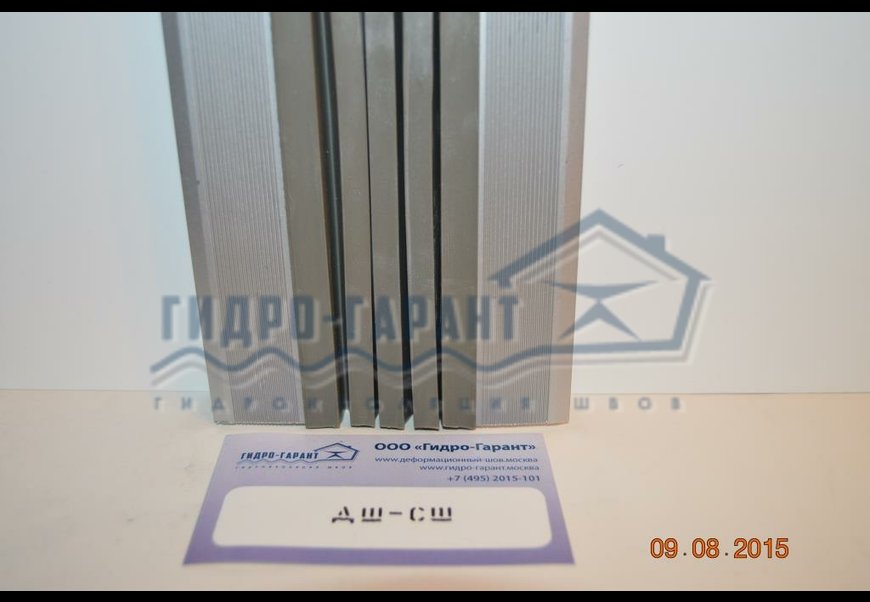

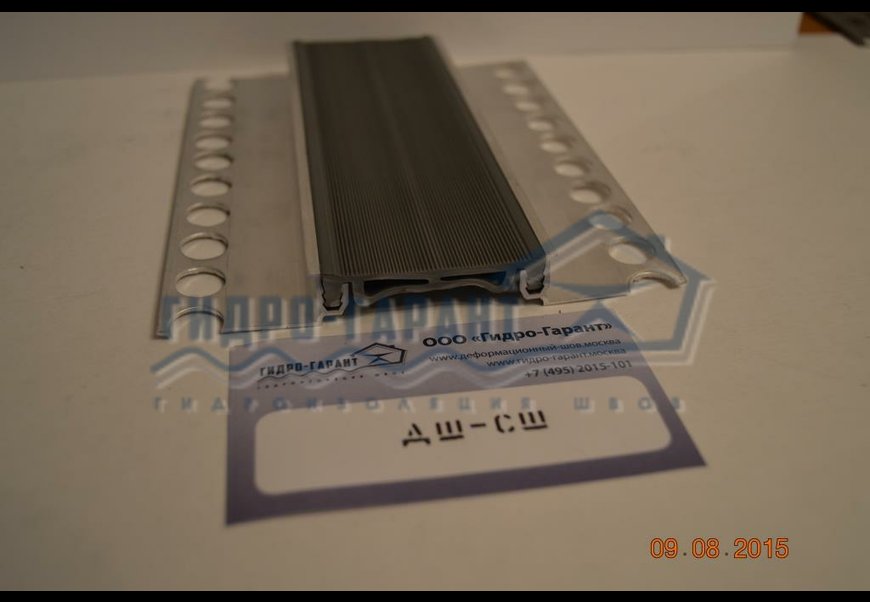

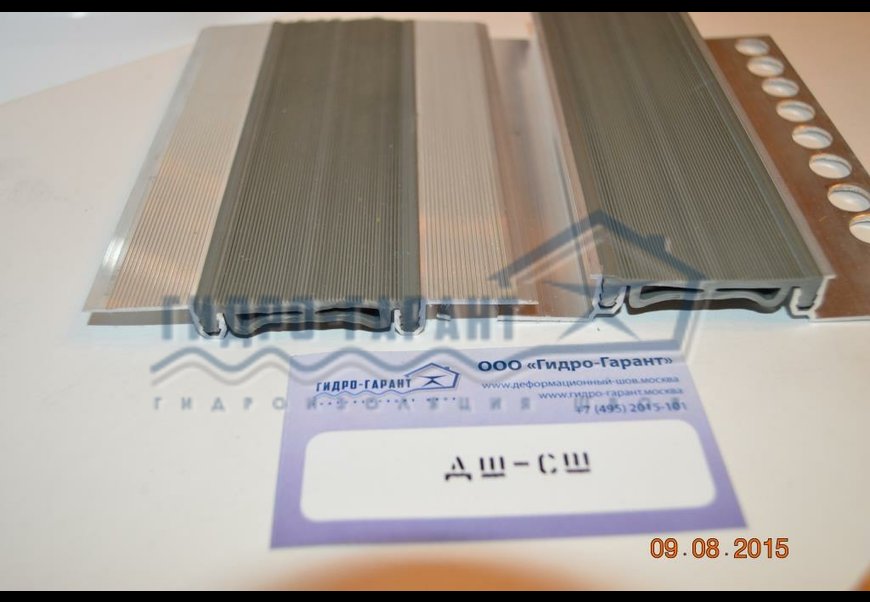

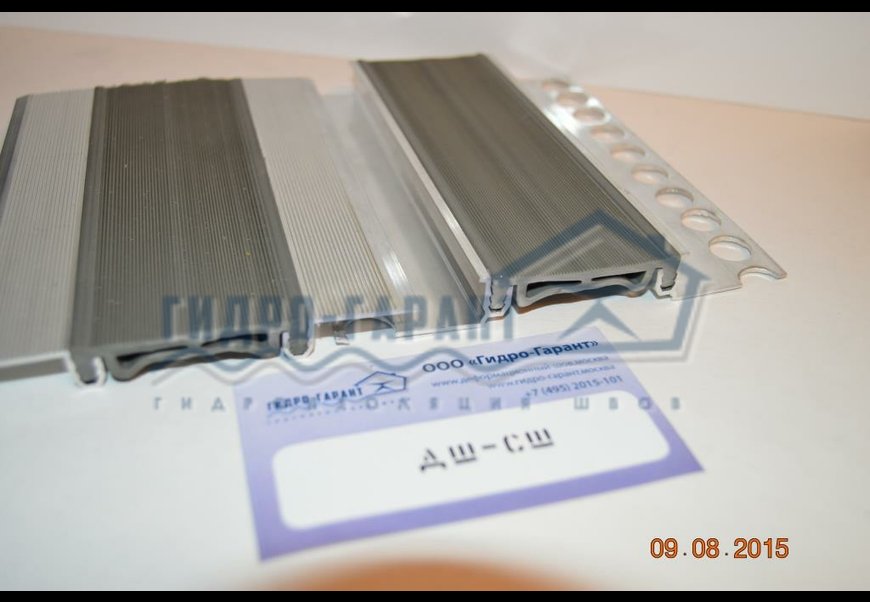

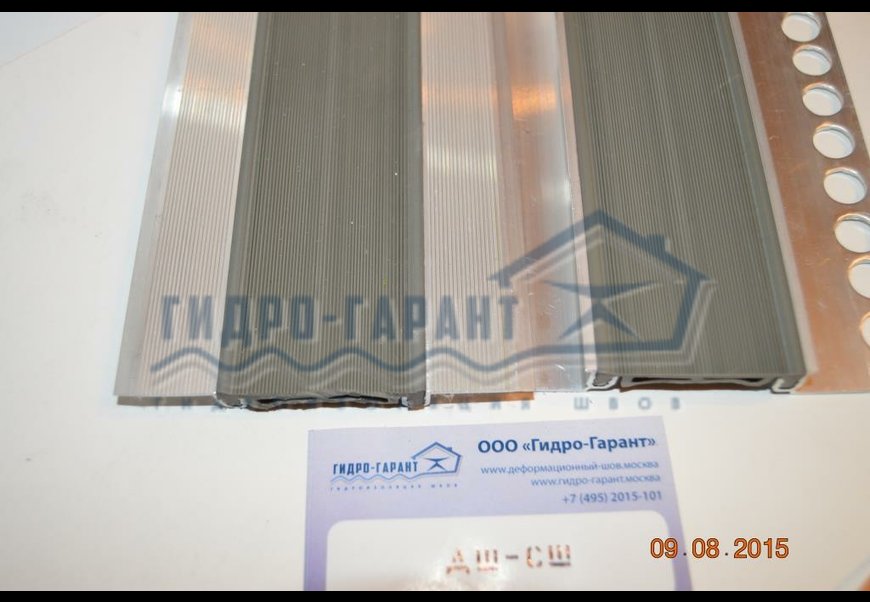

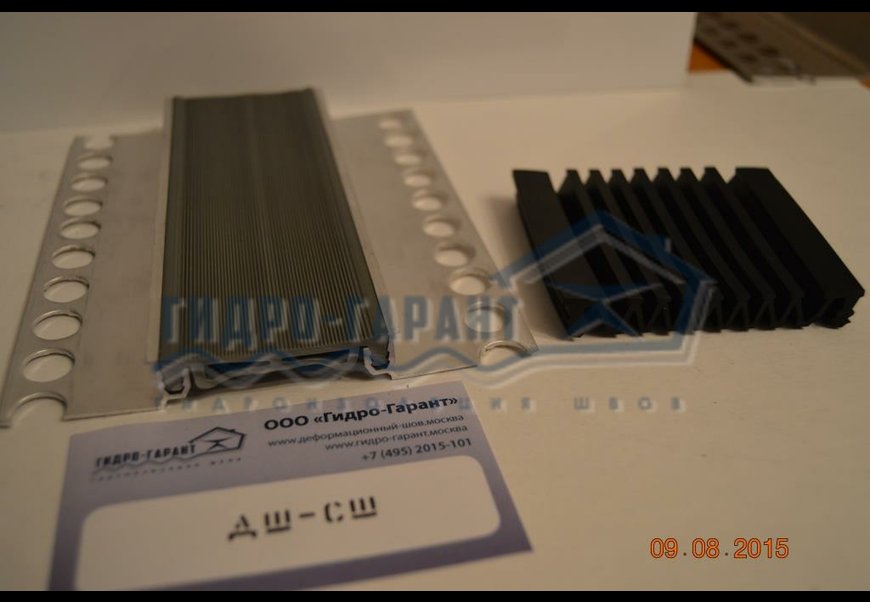

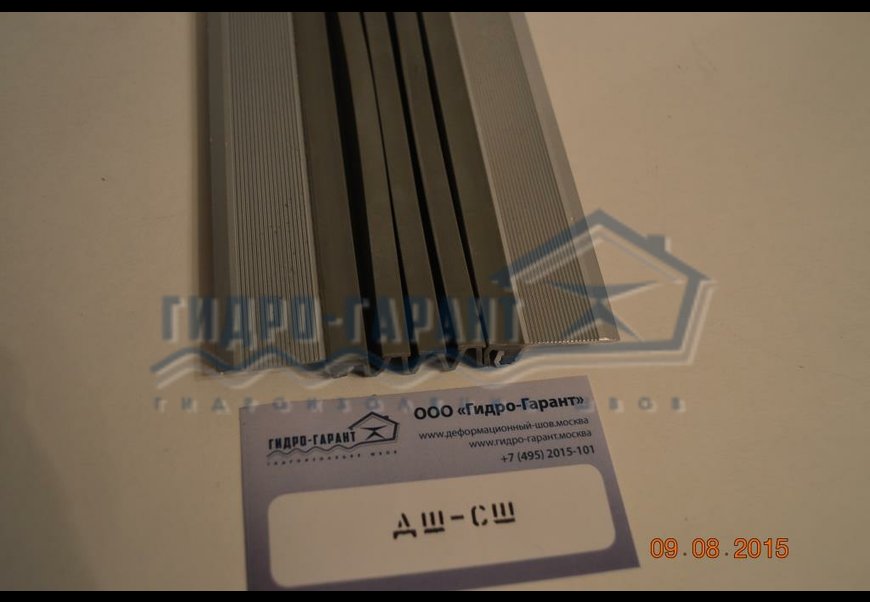

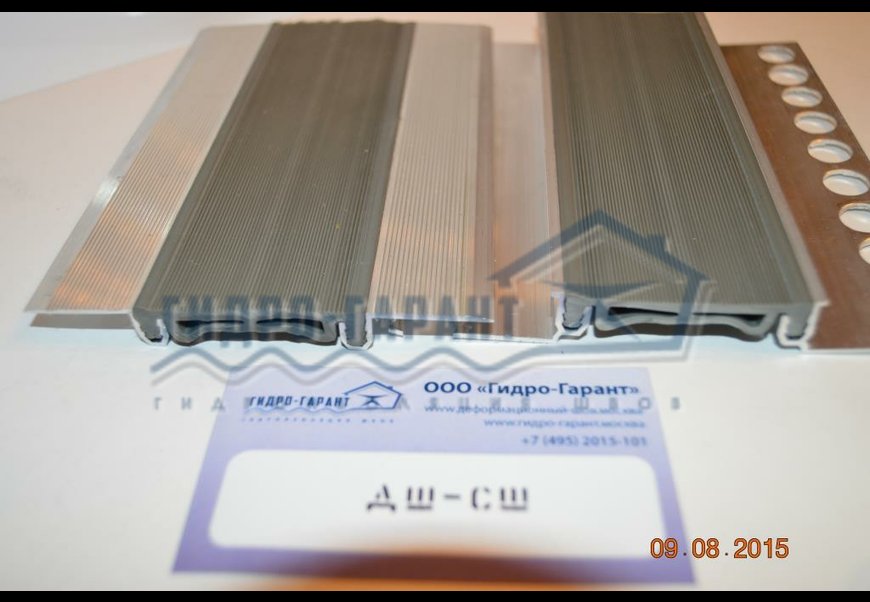

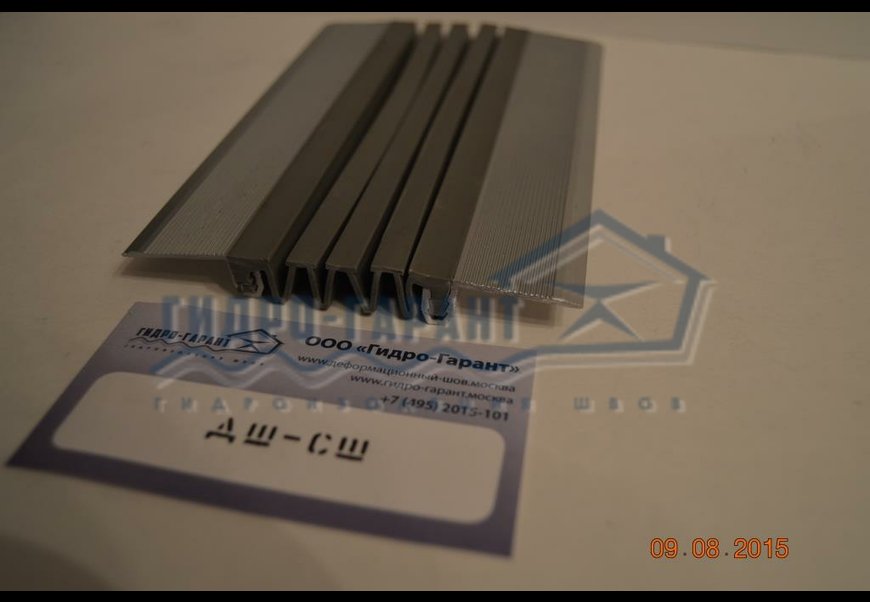

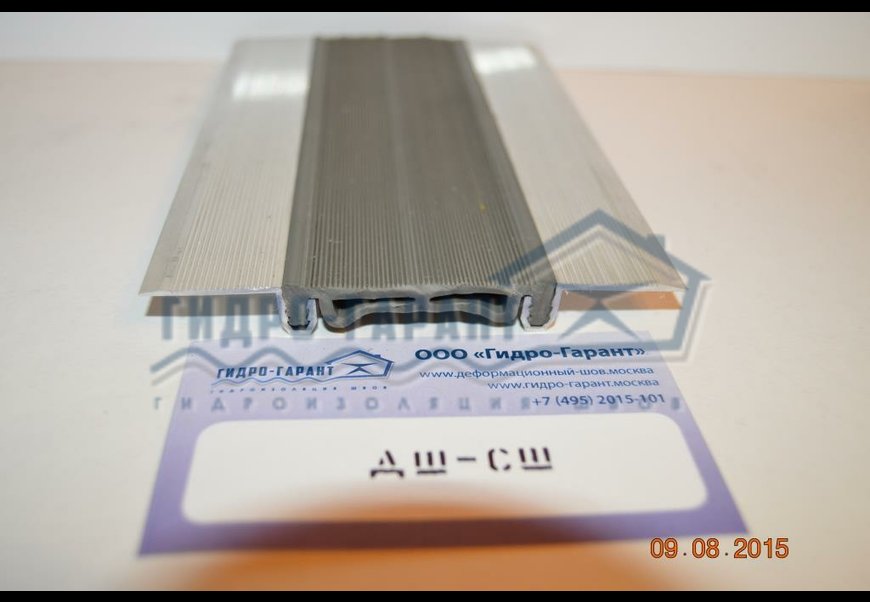

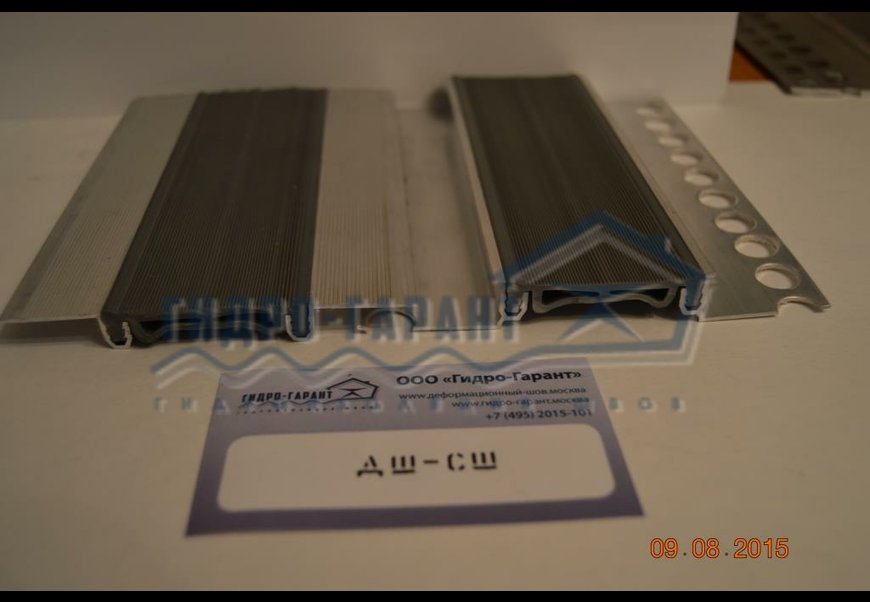

Общий вид шва ДШ-СШ: закладные конструкции деформационных швов ДШ-СШ, прямые и угловые.

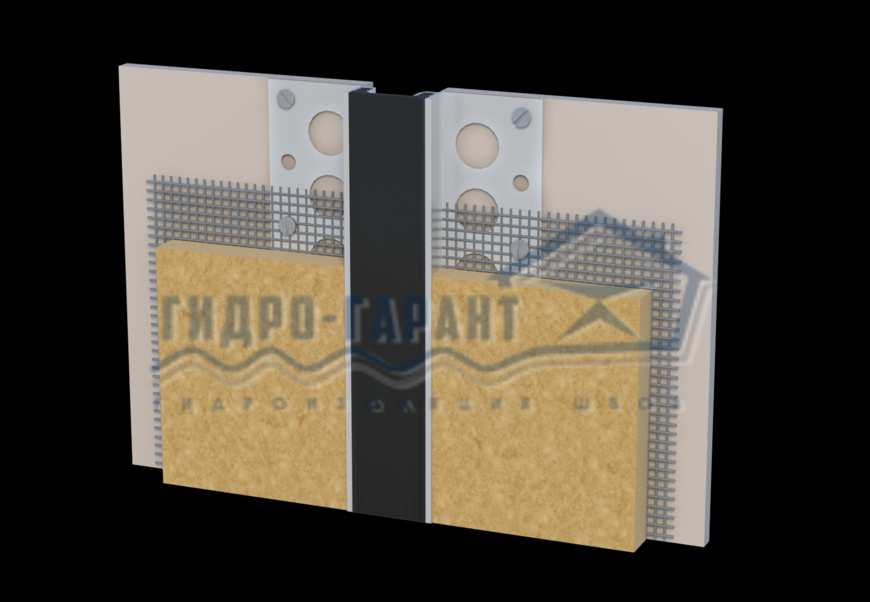

Закладные конструкции деформационных швов ДШ-СШ, прямые и угловые. Монтажные схемы.
Размеры и допустимые перемещения закладных деформационных швов ДШ-СШ
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | А | сжатие | растяжение | Сдвиг вертикально | |
| ДШ-СШ-20/2П | 20 | 20 | 4 | 3 | 3 |
| ДШ-СШ-30/2П | 30 | 30 | 4 | 3 | 3 |
| ДШ-СШ-20/2Г | 20 | 20 | 6 | 8 | 6 |
| ДШ-СШ-30/2Г | 30 | 30 | 8 | 10 | 8 |
| ДШ-СШ-40/2Г | 40 | 40 | 10 | 14 | 10 |
| ДШ-СШ-50/2Г | 50 | 50 | 12 | 20 | 12 |
| ДШ-СШ-70/2Г | 60-75 | 60-75 | 25 | 30 | 20 |
| ДШ-СШ-100/2Г | 80-110 | 80-110 | 35 | 45 | 30 |
| ДШ-СШ-150/2Г | 120-160 | 120-160 | 50 | 65 | 55 |
| ДШ-СШ-200/2Г | 180-220 | 180-220 | 65 | 95 | 60 |
Инструкция по сборке закладной конструкции компенсационного шва ДШ-СШ (2 мм под штукатурку)
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа дюбель-гвоздь.
1) Планки крепятся механически.
2) Сверху, через сетку, штукатурится поверхность стены.
3) Компенсатор легко вставляется в пазы направляющих планок.
Размеры и допустимые перемещения накладных деформационных швов ДШ-СШ
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | А | сжатие | растяжение | Сдвиг вертикально | |
| ДШ-СШ-20/0П | 20 | 20 | 4 | 3 | 3 |
| ДШ-СШ-30/0П | 30 | 30 | 4 | 3 | 3 |
| ДШ-СШ-20/0Г | 20 | 20 | 6 | 8 | 6 |
| ДШ-СШ-30/0Г | 30 | 30 | 8 | 10 | 8 |
| ДШ-СШ-40/0Г | 40 | 40 | 10 | 14 | 10 |
| ДШ-СШ-50/0Г | 50 | 50 | 12 | 20 | 12 |
| ДШ-СШ-70/0Г | 60-75 | 60-75 | 25 | 30 | 20 |
| ДШ-СШ-100/0Г | 80-110 | 80-110 | 35 | 45 | 30 |
| ДШ-СШ-150/0Г | 120-160 | 120-160 | 50 | 65 | 55 |
| ДШ-СШ-200/0Г | 180-220 | 180-220 | 65 | 95 | 60 |

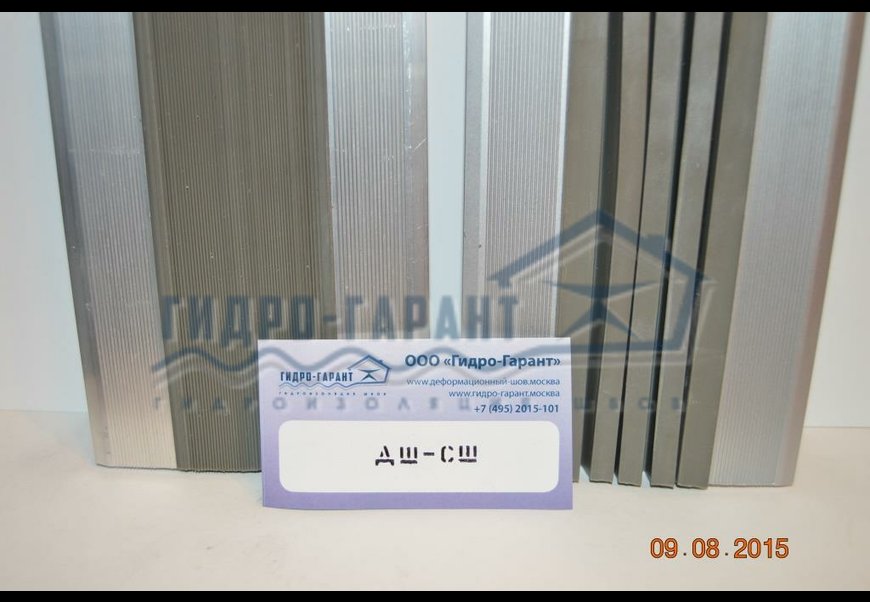

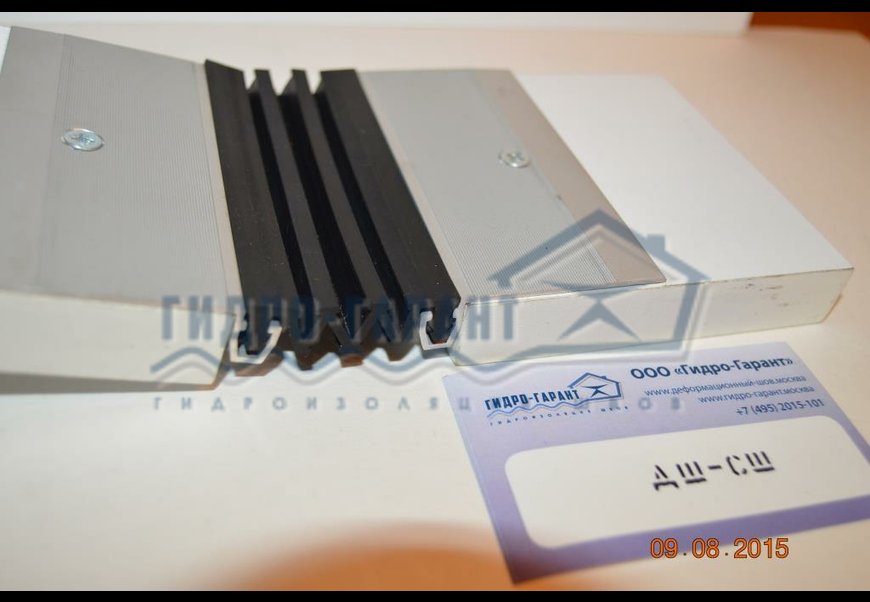

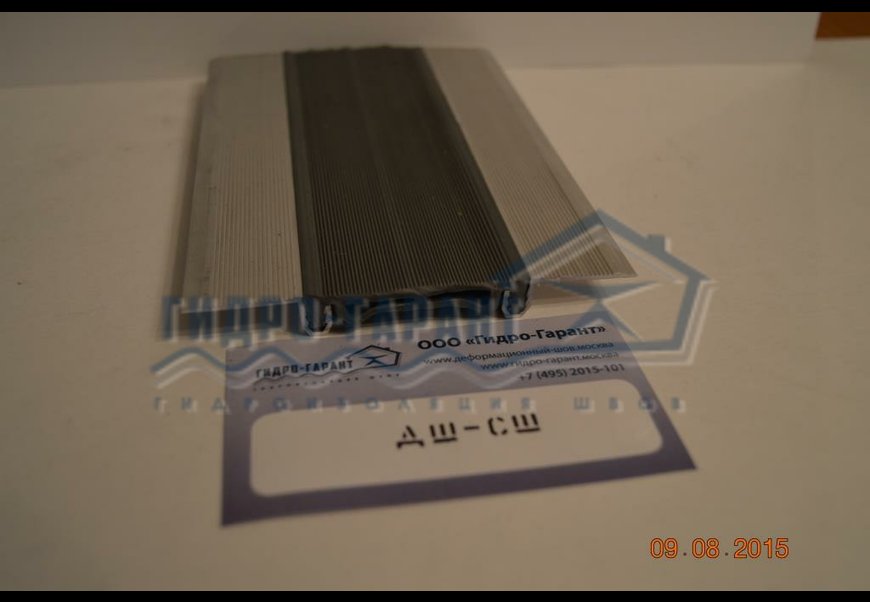

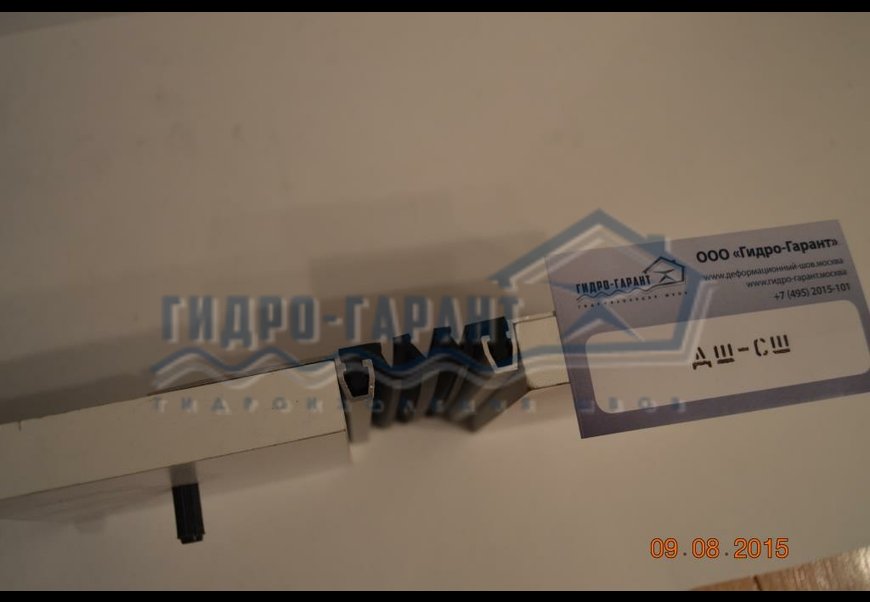

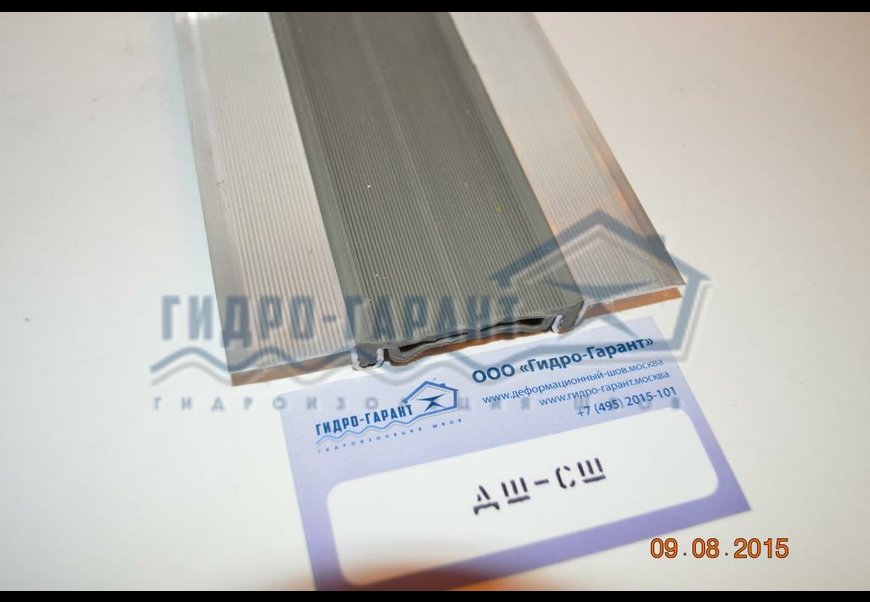

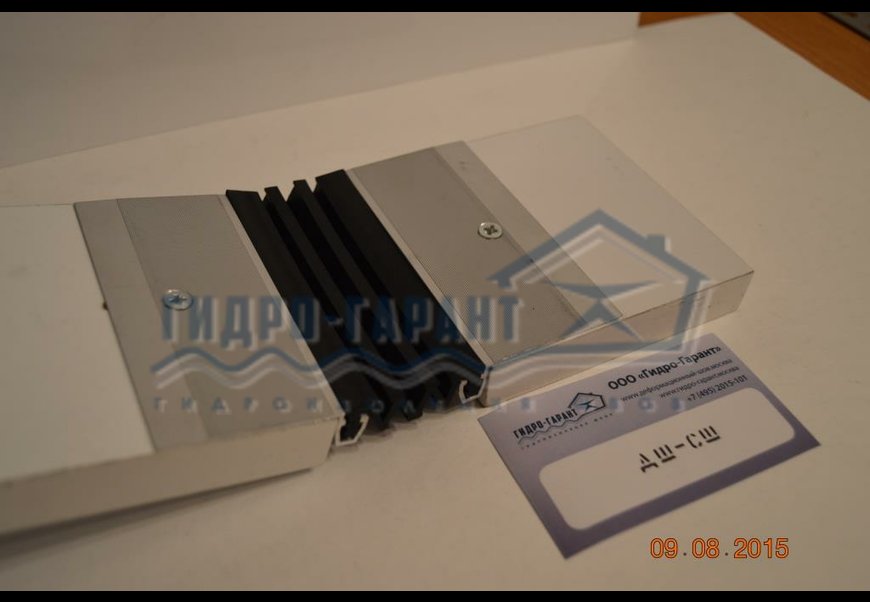

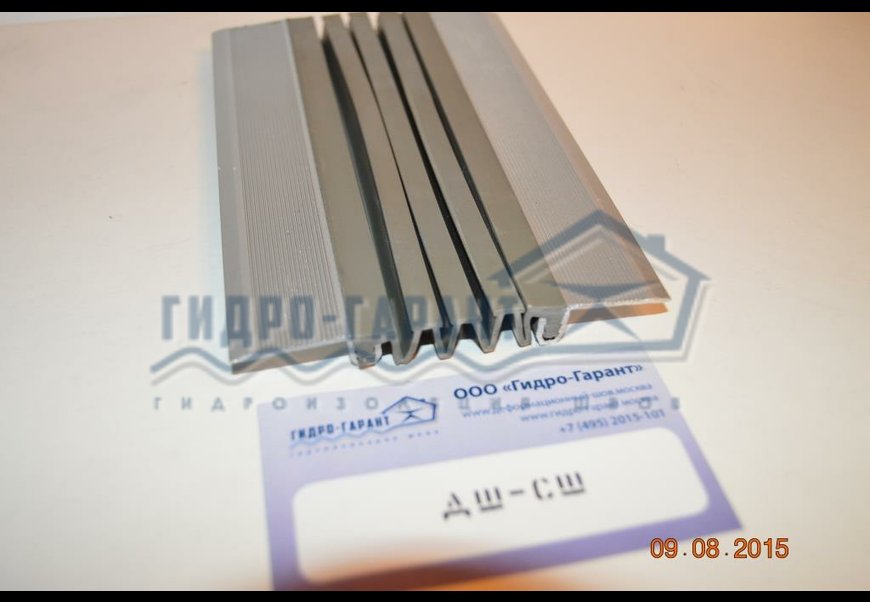

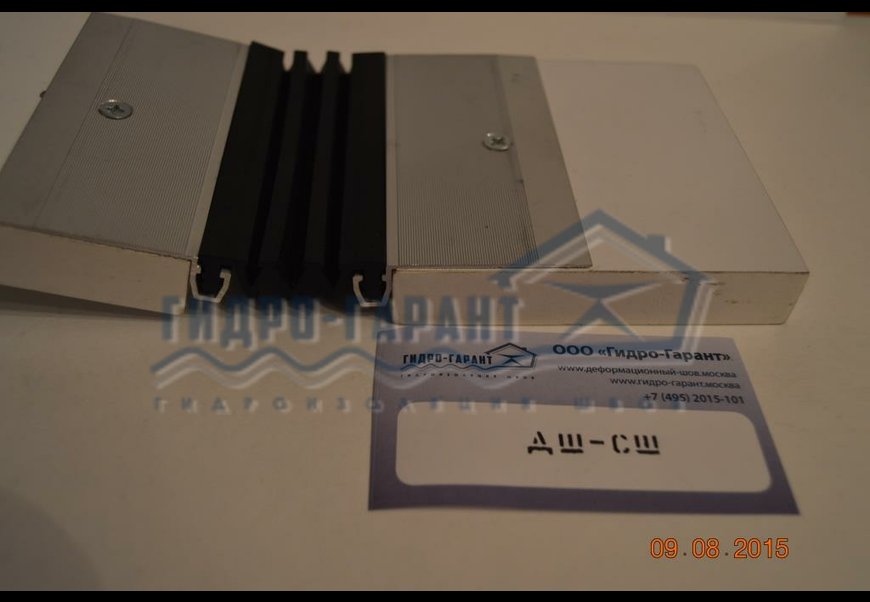

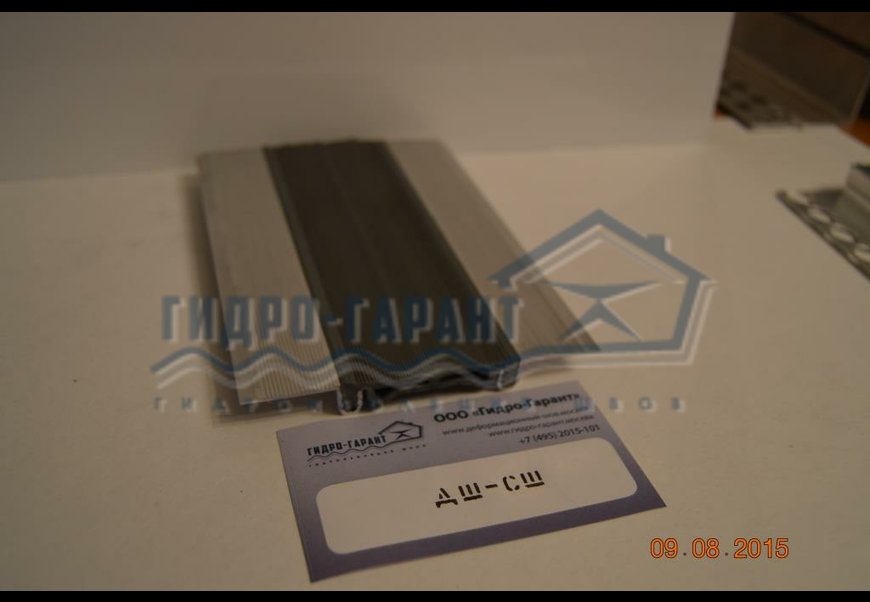

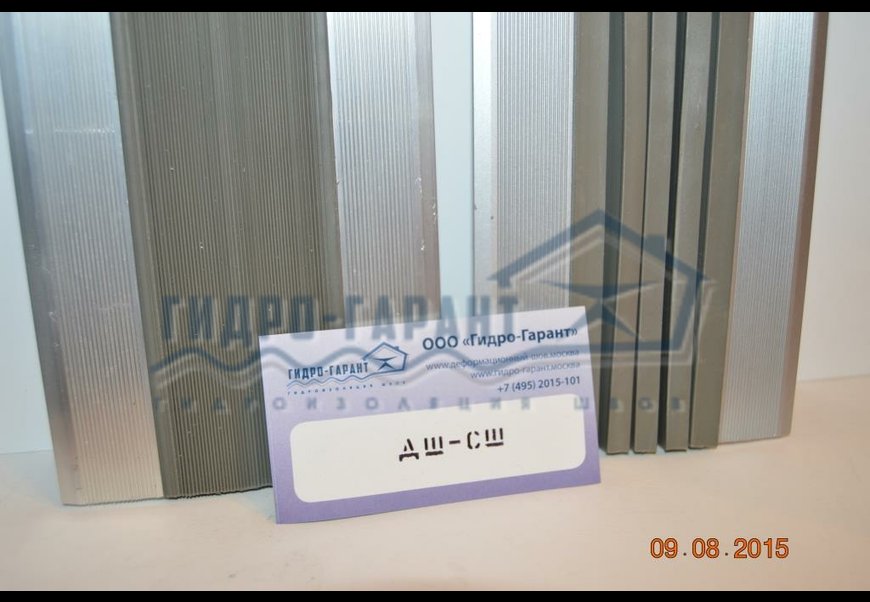

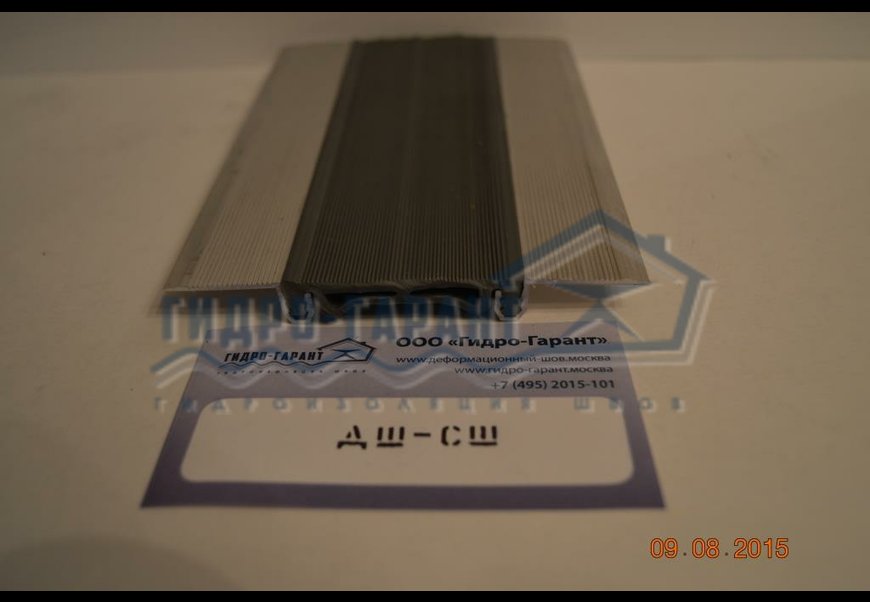

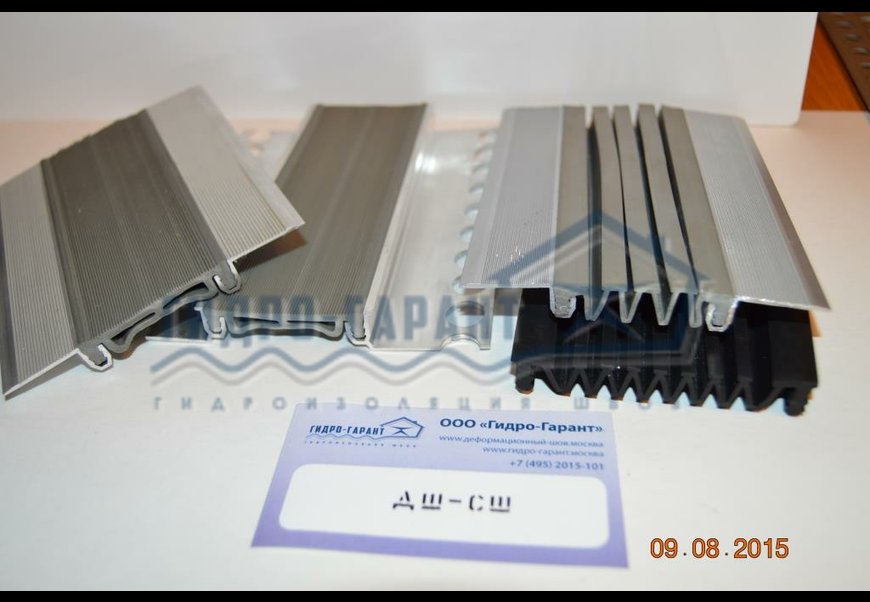

Общий вид шва ДШ-СШ: накладные конструкции деформационных швов ДШ-СШ, прямые и угловые.
Накладные конструкции деформационных швов ДШ-СШ, прямые и угловые. Монтажные схемы.
Инструкция по сборке накладной конструкции компенсационного шва ДШ-СШ
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа дюбель-гвоздь.
Планки крепятся механически, можно под планки проложить ленточный герметик типа Герлен шириной 20мм и толщиной 1-2мм (для фасадов как защита от протекания воды)
В планки деформационного шва ГидроКонтур ДШ-СШ вставляем выбранный компенсатор.
Требования безопасности:
Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.
Требования к охране окружающей среды:
Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.

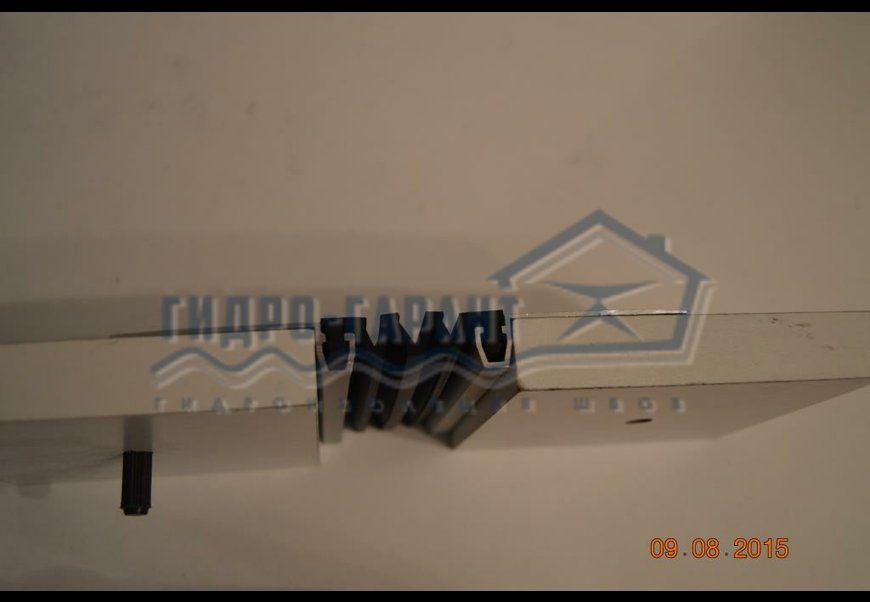

Общий вид закладного шва ДШ-СШ на высоту 12 мм (под гипсокартон)
Инструкция по сборке закладного шва ДШ-СШ на высоту 12 мм (под гипсокартон)
Для сборки конструкции необходимо:
1) Закрепить подконструкцию под гипсокартон к стене.
2) На подконструкцию саморезом по металлу крепим механически направляющие деформационного шва.
3) Зашиваем гипсокартон с двух сторон встык к направляющим деформационного шва
4) Вставляем компенсатор в посадочные места на планках.
Деформационные швы для фасадов, стен и потолков, усиленные - ДШ-СШ, ТМ ГидроКонтур®
| ДШ-СШ (накладной с прямым компенсатором) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/0-П |  |
по запросу |
| ДШ-СШ - 30/0-П |  |
по запросу |
| ДШ-СШ - 40/0-П |  |
по запросу |
| ДШ-СШ - 50/0-П |  |
по запросу |
| ДШ-СШ (накладной с прямым компенсатором) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 25/0-П угловой |  |
по запросу |
| ДШ-СШ - 35/0-П угловой | по запросу | |
| ДШ-СШ - 45/0-П угловой | по запросу | |
| ДШ-СШ - 55/0-П угловой | по запросу |
| ДШ-СШ (накладной с компенсатором гармошкой) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/0-Г |  |
по запросу |
| ДШ-СШ - 30/0-Г |  |
по запросу |
| ДШ-СШ - 40/0-Г |  |
по запросу |
| ДШ-СШ - 50/0-Г |  |
по запросу |
| ДШ-СШ - 70/0-Г |  |
по запросу |
| ДШ-СШ - 90/0-Г |  |
по запросу |
| ДШ-СШ (накладной с компенсатором гармошкой) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 25/0-Г угловой |  |
по запросу |
| ДШ-СШ - 35/0-Г угловой | по запросу | |
| ДШ-СШ - 45/0-Г угловой | по запросу | |
| ДШ-СШ - 55/0-Г угловой |  |
по запросу |
| ДШ-СШ - 75/0-Г угловой | по запросу | |
| ДШ-СШ - 95/0-Г угловой | по запросу |
Деформационные швы под штукатурку, закладные на высоту 2мм - ДШ-СШ, ТМ ГидроКонтур®
| ДШ-СШ (закладной под штукатурку, прямой комп.) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/2-П |  |
по запросу |
| ДШ-СШ - 30/2-П |  |
по запросу |
| ДШ-СШ - 40/2-П |  |
по запросу |
| ДШ-СШ - 50/2-П |  |
по запросу |
| ДШ-СШ (закладной под штукатурку, прямой комп.) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 25/2-П угловой |  |
по запросу |
| ДШ-СШ - 35/2-П угловой | по запросу | |
| ДШ-СШ - 45/2-П угловой | по запросу | |
| ДШ-СШ - 55/2-П угловой | по запросу |
| ДШ-СШ (закладной под штукатурку, комп.гармошка) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/2-Г |  |
по запросу |
| ДШ-СШ - 30/2-Г |  |
по запросу |
| ДШ-СШ - 40/2-Г |  |
по запросу |
| ДШ-СШ - 50/2 |  |
по запросу |
| ДШ-СШ - 70/2-Г |  |
по запросу |
| ДШ-СШ - 90/2-Г |  |
по запросу |
| ДШ-СШ (закладной под штукатурку, комп.гармошка) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 25/2-Г угловой |  |
по запросу |
| ДШ-СШ - 35/2-Г угловой | по запросу | |
| ДШ-СШ - 45/2-Г угловой | по запросу | |
| ДШ-СШ - 55/2-Г угловой |  |
по запросу |
| ДШ-СШ - 75/2-Г угловой | по запросу | |
| ДШ-СШ - 95/2-Г угловой | по запросу |
Деформационные швы под отделку, закладные на высоту 12мм - ДШ-СШ, ТМ ГидроКонтур®
| ДШ-СШ (закладной под штукатурку, прямой комп.) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/12-П |  |
по запросу |
| ДШ-СШ - 30/12-П |  |
по запросу |
| ДШ-СШ - 40/12-П |  |
по запросу |
| ДШ-СШ - 50/12-П |  |
по запросу |
| ДШ-СШ (закладной под штукатурку, прямой комп.) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 22/12-П угловой |  |
по запросу |
| ДШ-СШ - 32/12-П угловой | по запросу | |
| ДШ-СШ - 42/12-П угловой | по запросу | |
| ДШ-СШ - 52/12-П угловой | по запросу |
| ДШ-СШ (закладной под штукатурку, комп.гармошка) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 20/12-Г |  |
по запросу |
| ДШ-СШ - 30/12-Г |  |
по запросу |
| ДШ-СШ - 40/12-Г |  |
по запросу |
| ДШ-СШ - 50/12-Г |  |
по запросу |
| ДШ-СШ - 70/12-Г |  |
по запросу |
| ДШ-СШ - 90/12-Г |  |
по запросу |
| ДШ-СШ (закладной под штукатурку, комп.гармошка) | Схема шва | Цена за пог.м, руб. |
| ДШ-СШ - 22/12-Г угловой |  |
по запросу |
| ДШ-СШ - 32/12-Г угловой | по запросу | |
| ДШ-СШ - 42/12-Г угловой | по запросу | |
| ДШ-СШ - 52/12-Г угловой |  |
по запросу |
| ДШ-СШ - 72/12-Г угловой | по запросу | |
| ДШ-СШ - 92/12-Г угловой | по запросу |
