ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-ПУ

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, переходов а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН.

2. Описание

Конструктивно деформационный шов ДШ-ПУ состоит из алюминиевых направляющих, в которые плотно вставлен уплотнительный профиль. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению.

Уплотнительный профиль изготовлен из ТЭПа. При выходе из строя может быть легко заменен. Центральный поддерживающий профиль в конструкции шва позволяет применять данные профили на широкие швы – до 120мм, и использовать их при более высоких и интенсивных нагрузках, чем серию ДШ-П.

Общий вид шва ДШ-ПУ: конструкции деформационного шва ДШ-ПУ, прямые и угловые.

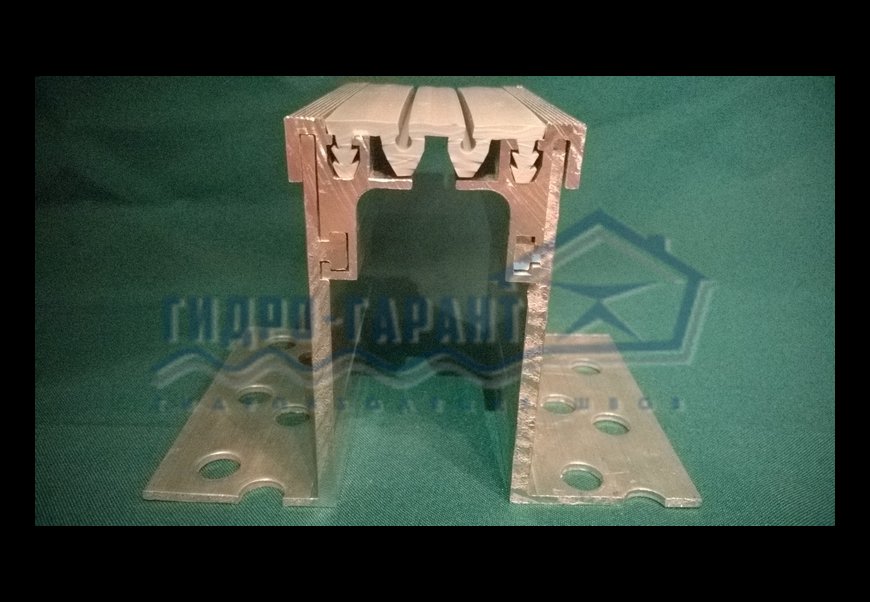

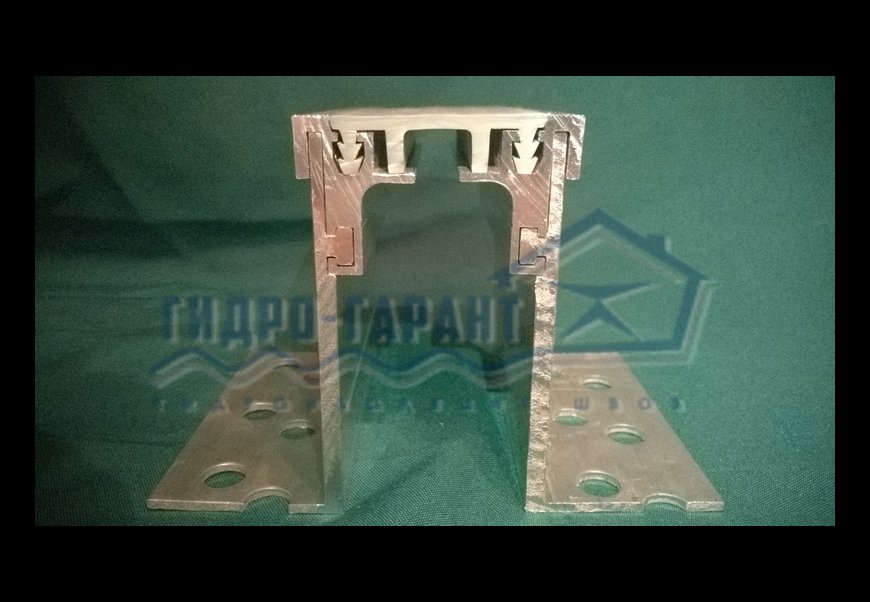

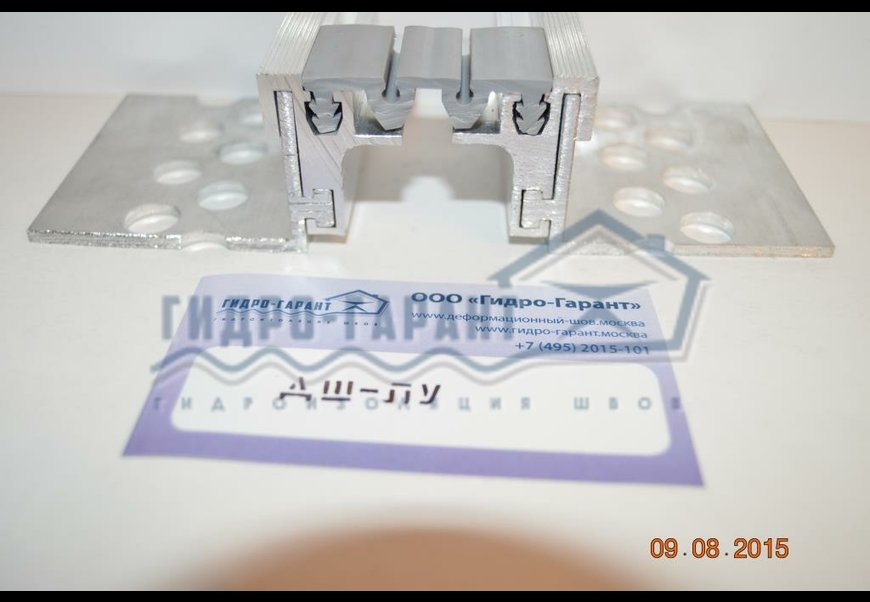

ДШ-ПУ для узких швов

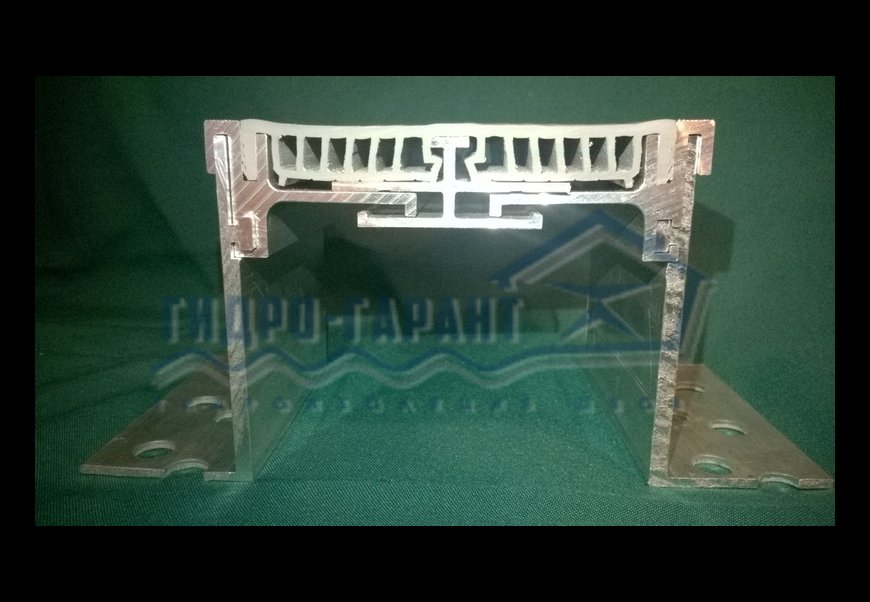

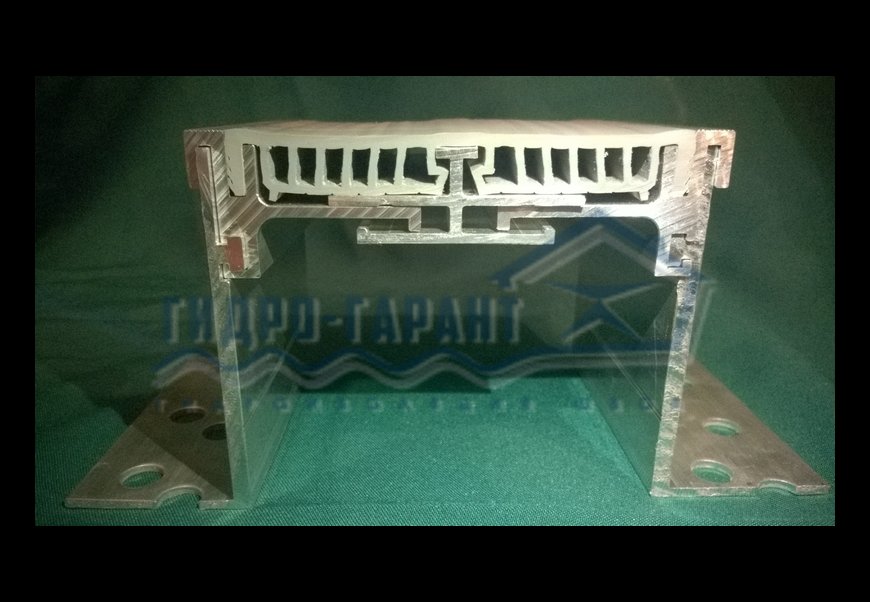

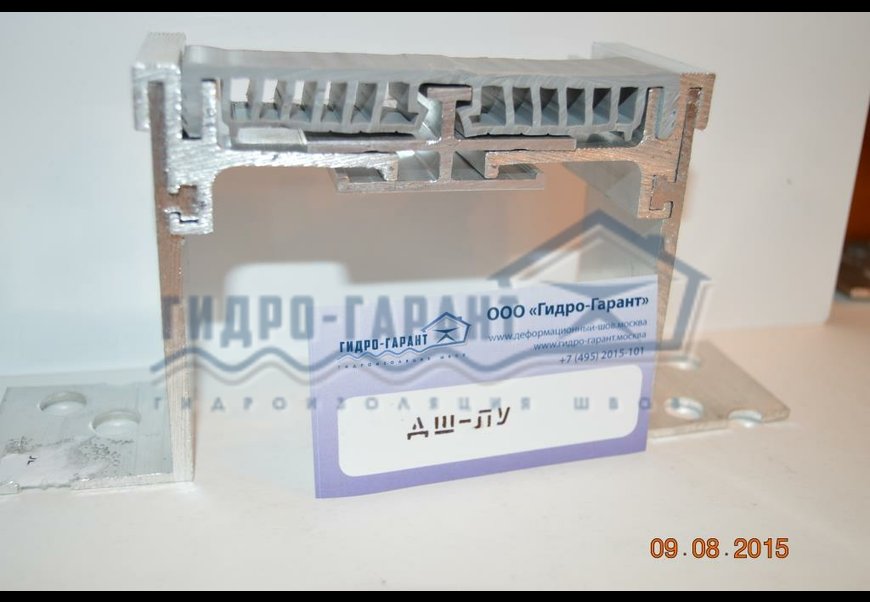

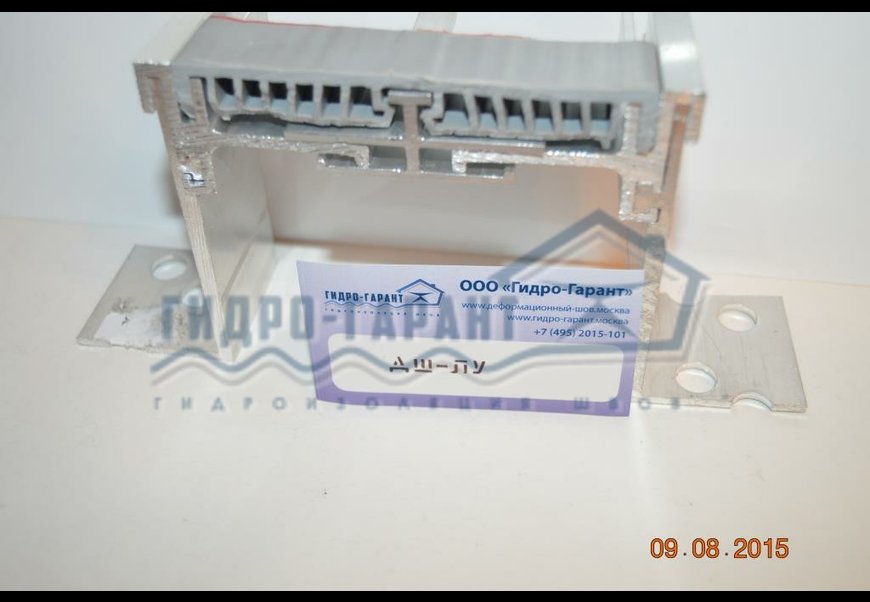

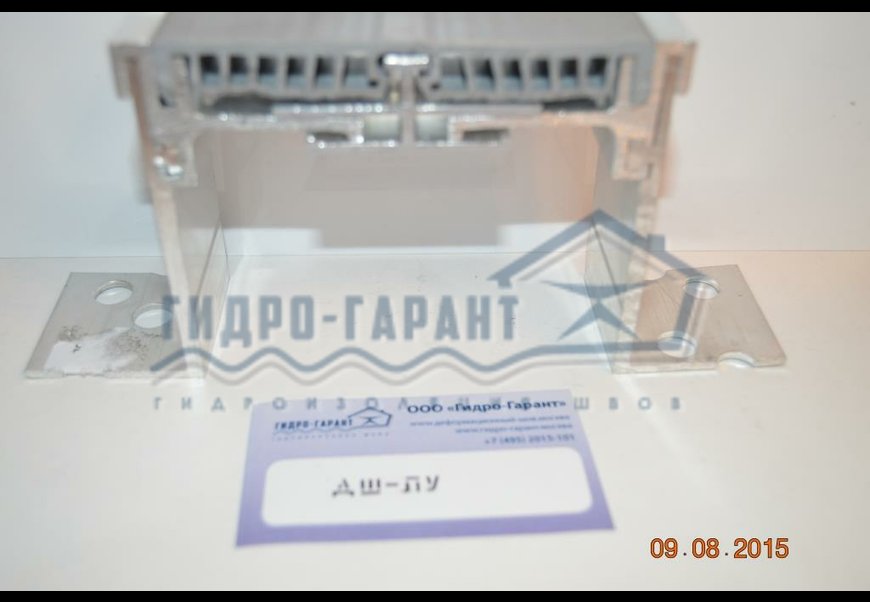

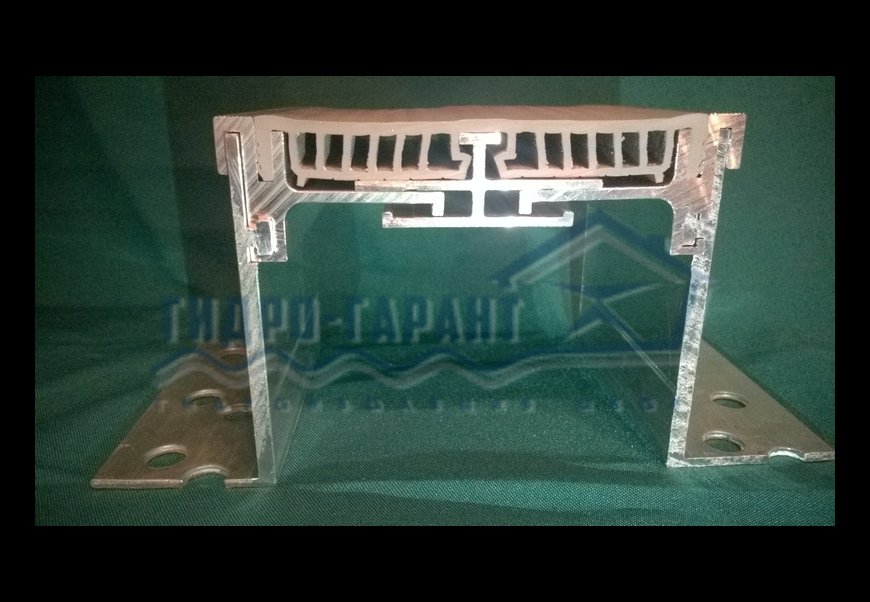

ДШ-ПУ для широких швов с центральным поддерживающим профилем

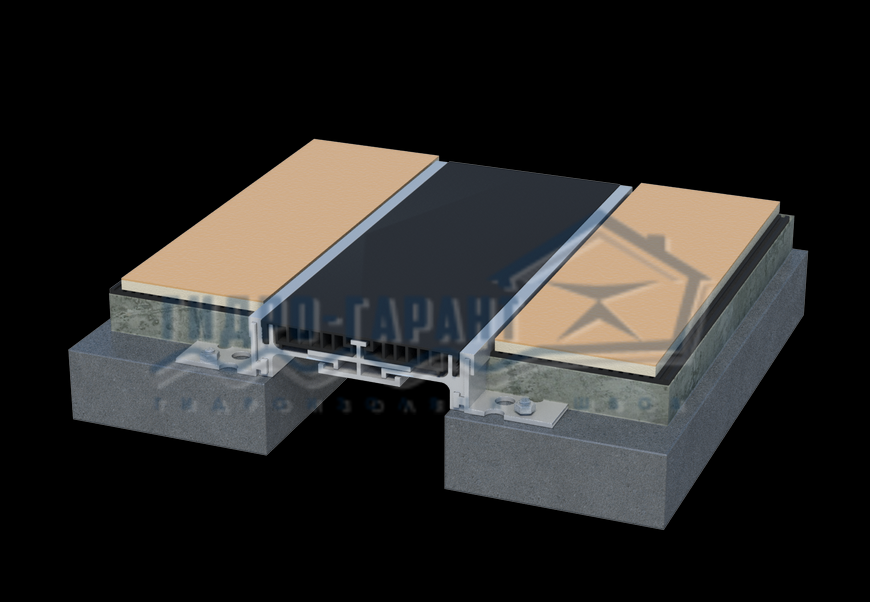

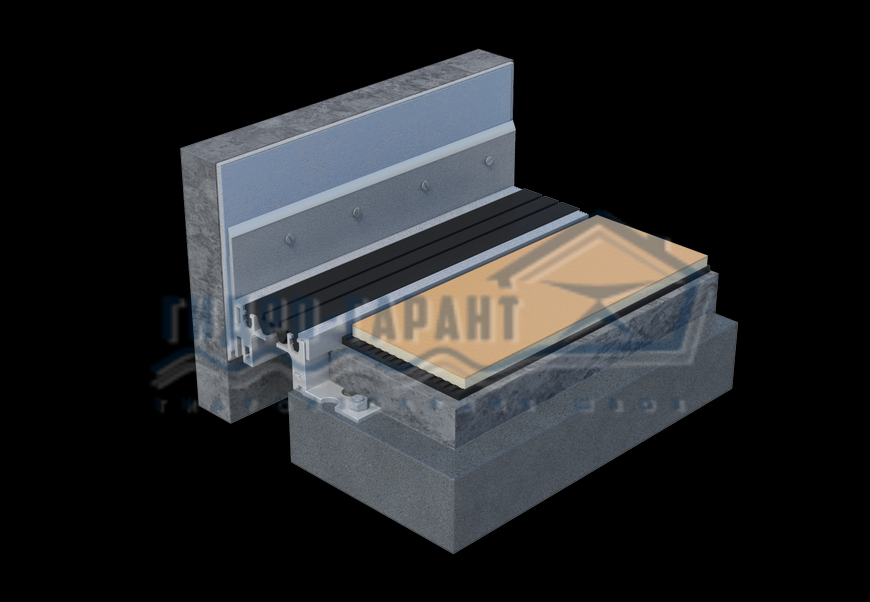

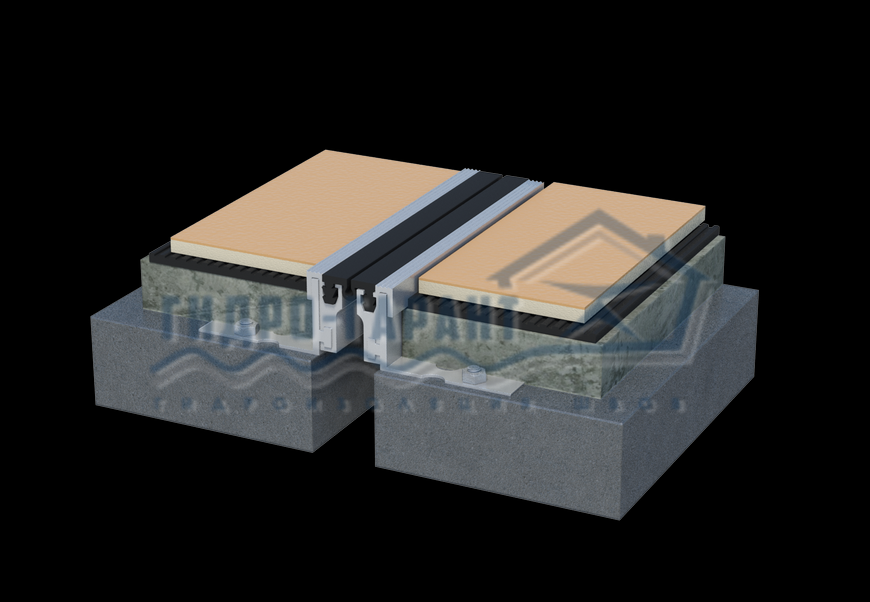

Монтажные схемы установки деформационного шва ДШ-ПУ.

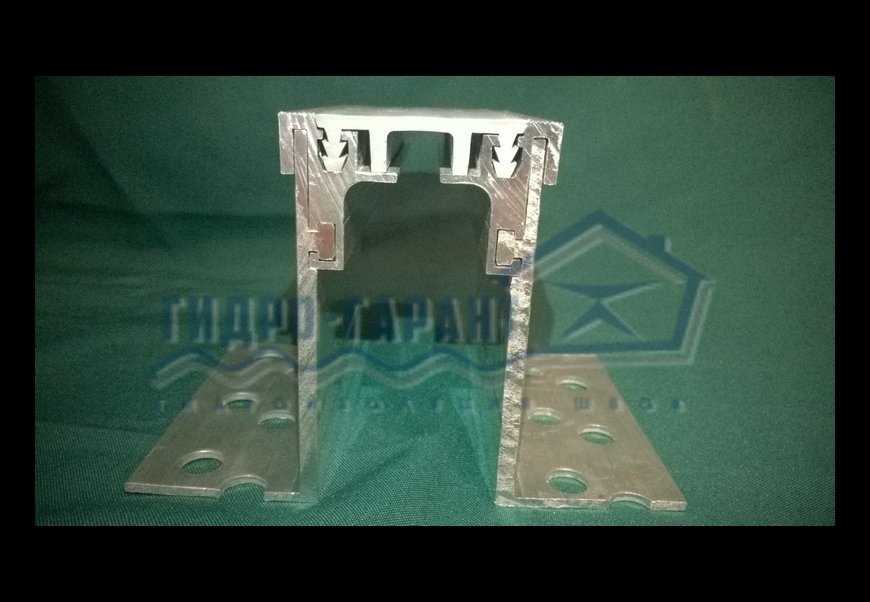

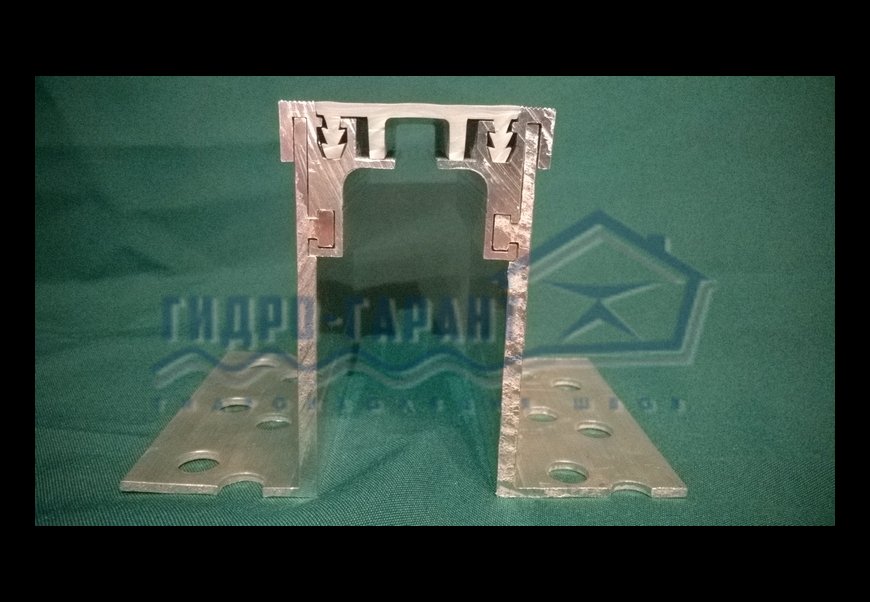

Деформационный шов ДШ-ПУ производится с высотой ножки 36, 51, 97мм. Монтажная ширина лапки равна 55мм.

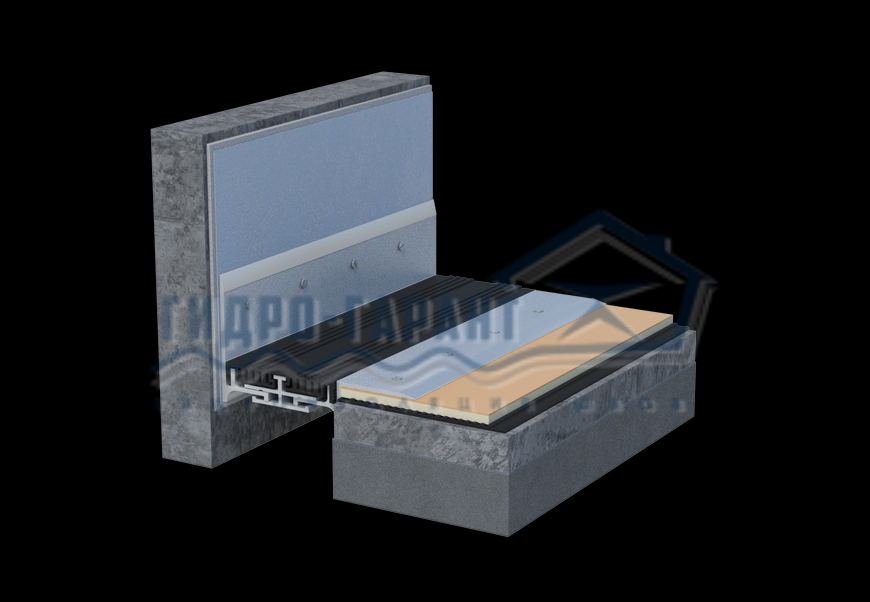

Также профиль ДШ-ПУ имеет конструкции для крепления к вертикальным поверхностям и накладные конструкции.

Разделение профиля для деформационных швов ДШ-ПУ по виду компенсаторов.

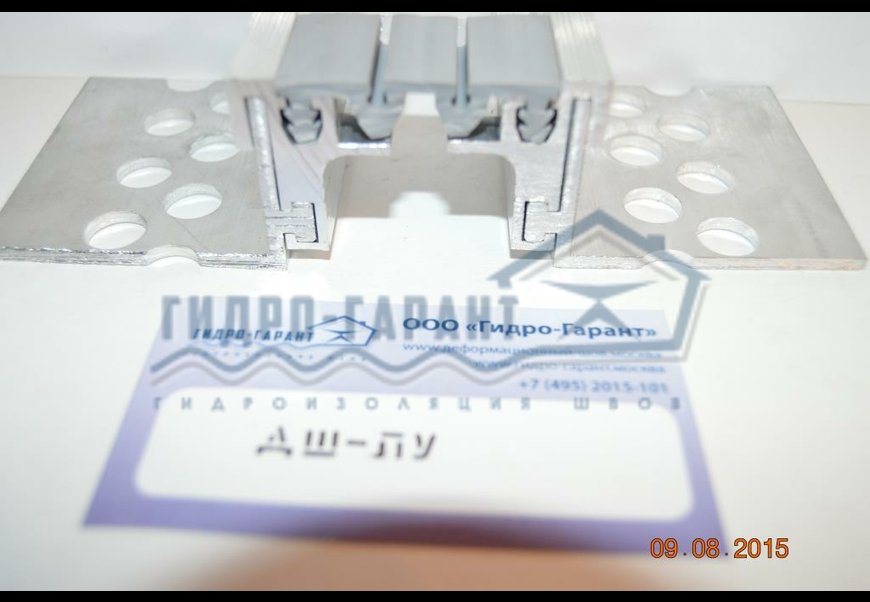

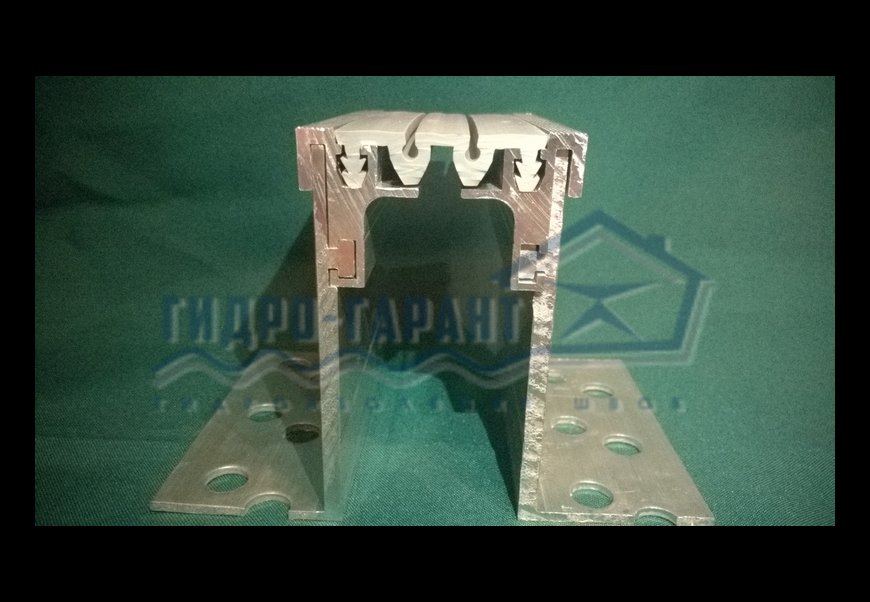

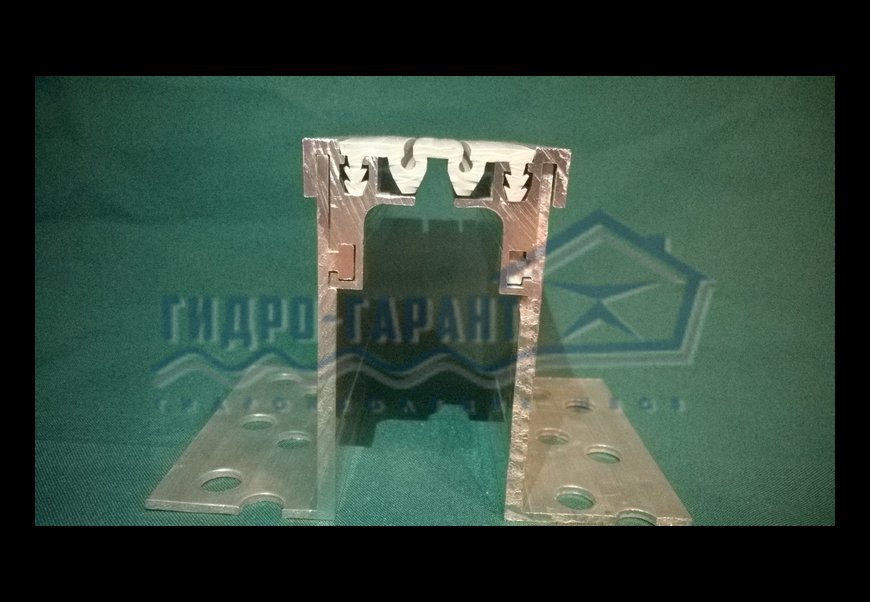

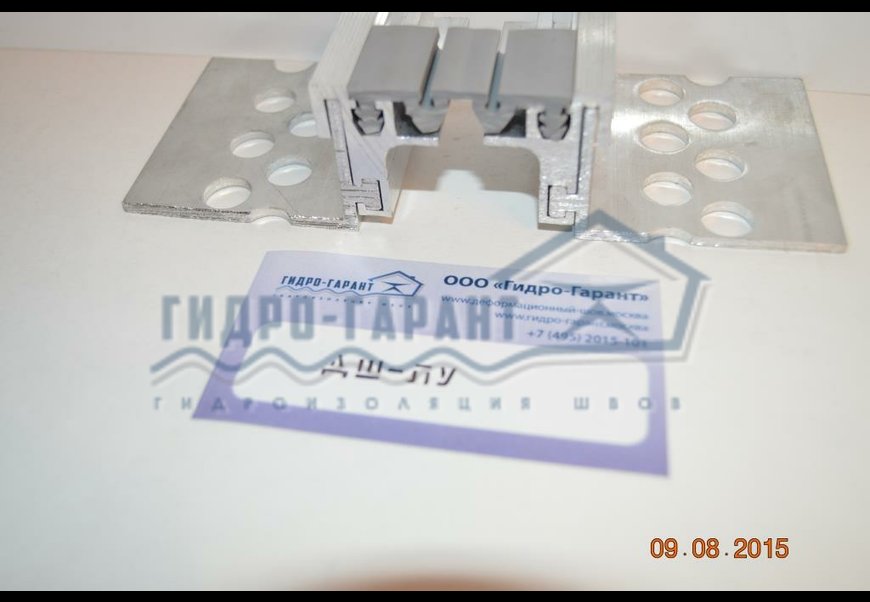

1. Стандартный компенсатор с петлей.

На узких швах до 40мм – 1 петля, на широких швах 50-70мм – 2 петли. Название шва ДШ-ПУ-30/51, где 30мм ширина шва, 51мм высота ножки профиля. Усиленная конструкция профиля, на более широких швах - дополнительные поддерживающие полки под петли компенсатора, что не позволяет компенсатору провисать при высоких нагрузках, продлевая срок службы профиля. Компенсаторы легко заменяются при износе.

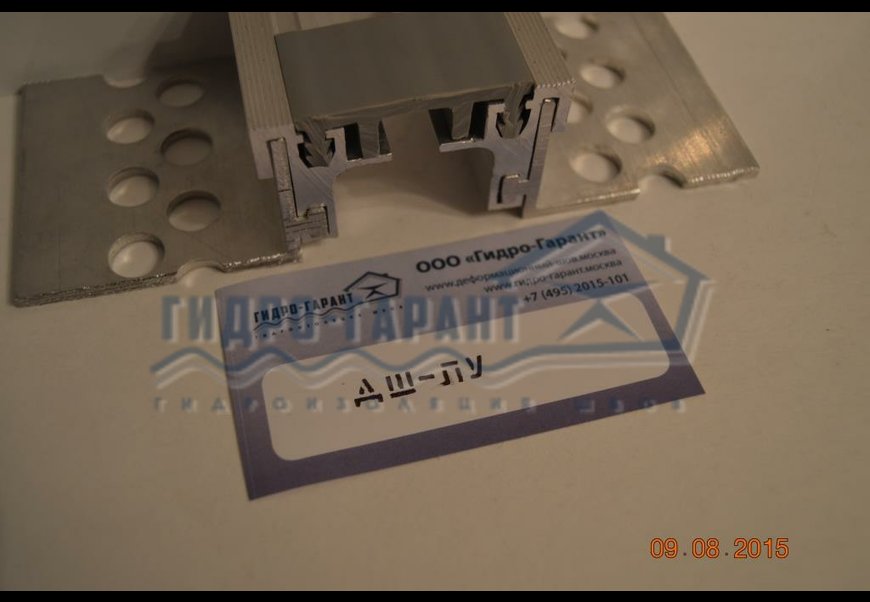

2. Прямой компенсатор.

Плюсы – эстетичный вид профиля, не скапливается грязь. Минусы – небольшие показатели на растяжение-сжатие. В названии данного шва дополнительно после размеров шва ставится буква-П, что означает, что компенсатор прямой. Например ДШ-ПУ-30/51/П.

2.1 Компенсаторы с ровной поверхностью относятся к прямым.

Например профиль на шов 100мм имеет камерный компенсатор, но с ровной поверхностью – то он маркируется так - ДШ-ПУ-115/Н/П

ДШ-ПУ-115/Н/П заглубляемые и накладные конструкции

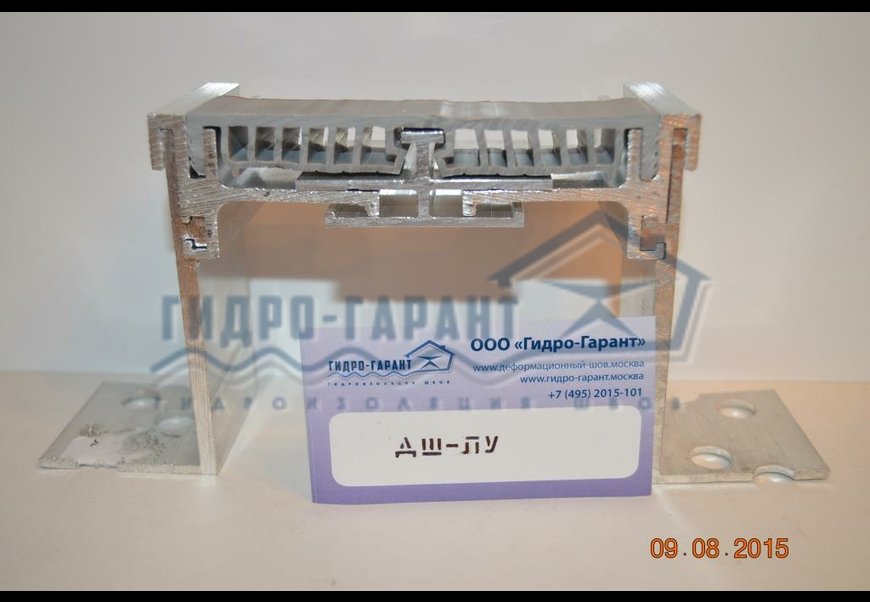

3. С камерным компенсатором.

Плюсы – высокие показатели смещений, не скапливается грязь. В названии данного шва дополнительно после размеров шва ставится буква-К, что означает, что компенсатор камерный. Например ДШ-ПУ-30/51/К.

Размеры и допустимые перемещения закладных деформационных швов ДШ-ПУ

Варианты деформационных швов ДШ-ПУ

ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва	ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва
ДШ-ПУ-(35,55)/36		ДШ-ПУ-(35,55)/36/П угловой
ДШ-ПУ-(35,55)/51		ДШ-ПУ-(35,55)/51/П угловой
ДШ-ПУ-(35,55)/97		ДШ-ПУ-(35,55)/97/П угловой
ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва	ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва
ДШ-ПУ-(35,55)/36 угловой		ДШ-ПУ-115/36/П
ДШ-ПУ-(35,55)/51 угловой		ДШ-ПУ-115/51/П
ДШ-ПУ-(35,55)/97 угловой		ДШ-ПУ-115/97/П
ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва	ДШ-ПУ (для полов внутри помещений с высотой)	Схема шва
ДШ-ПУ-115/36/П		ДШ-ПУ-115/36/П угловой
ДШ-ПУ-115/51/П		ДШ-ПУ-115/51/П угловой
ДШ-ПУ-115/97/П		ДШ-ПУ-115/97/П угловой

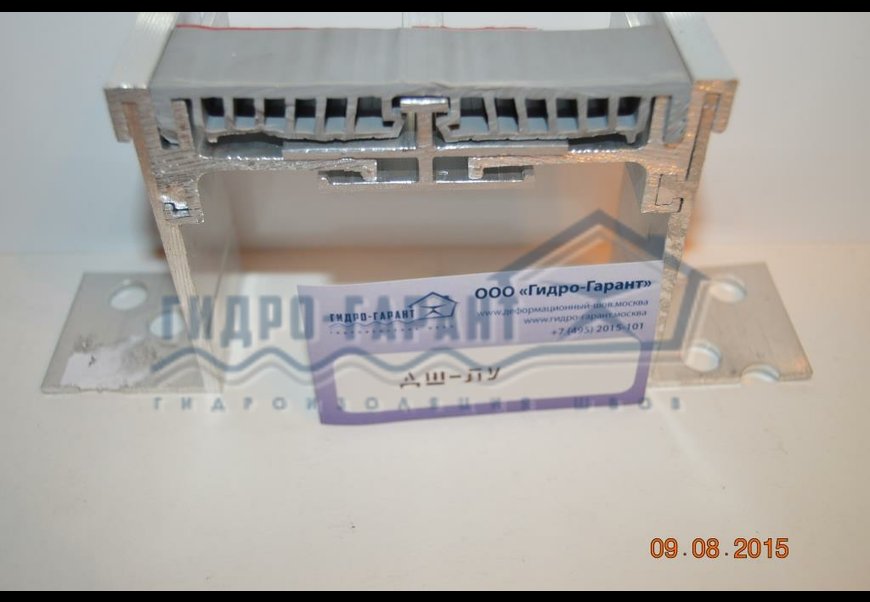

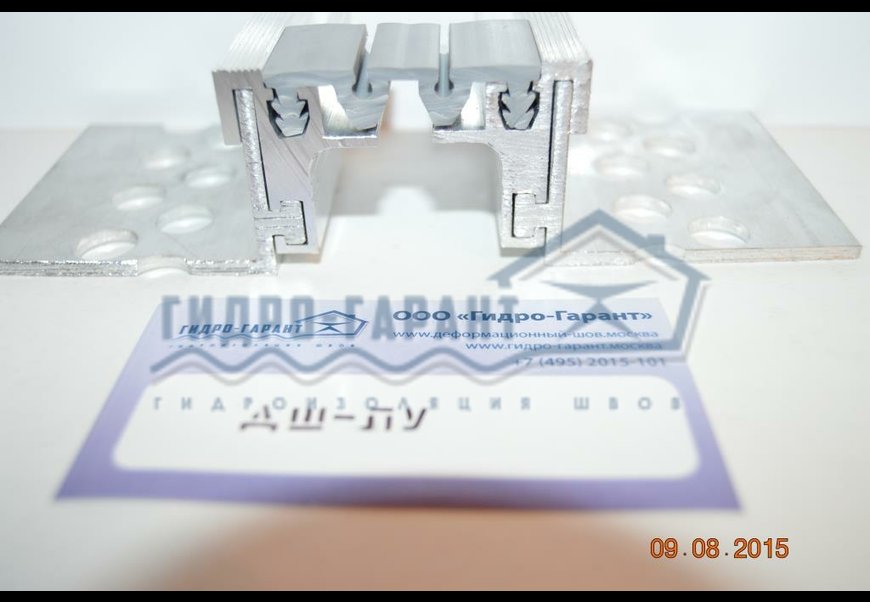

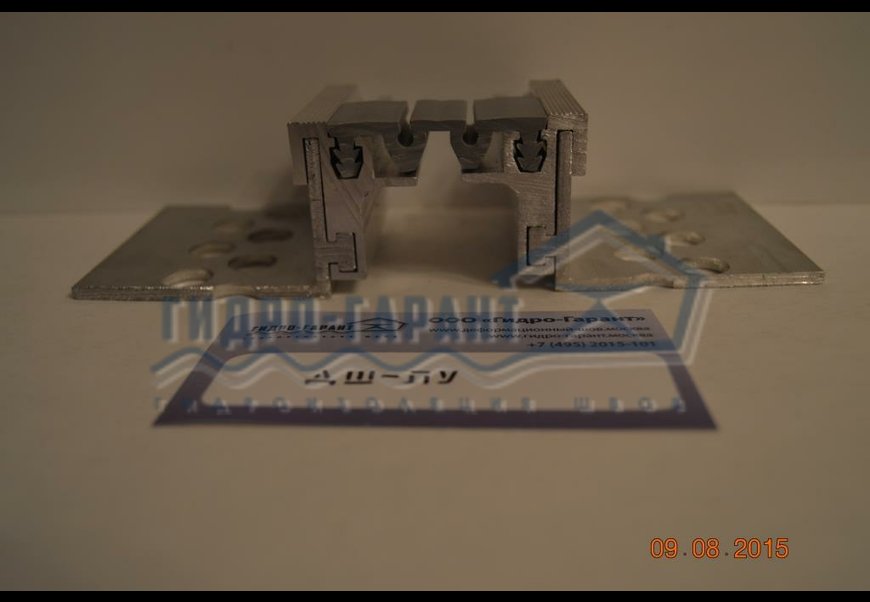

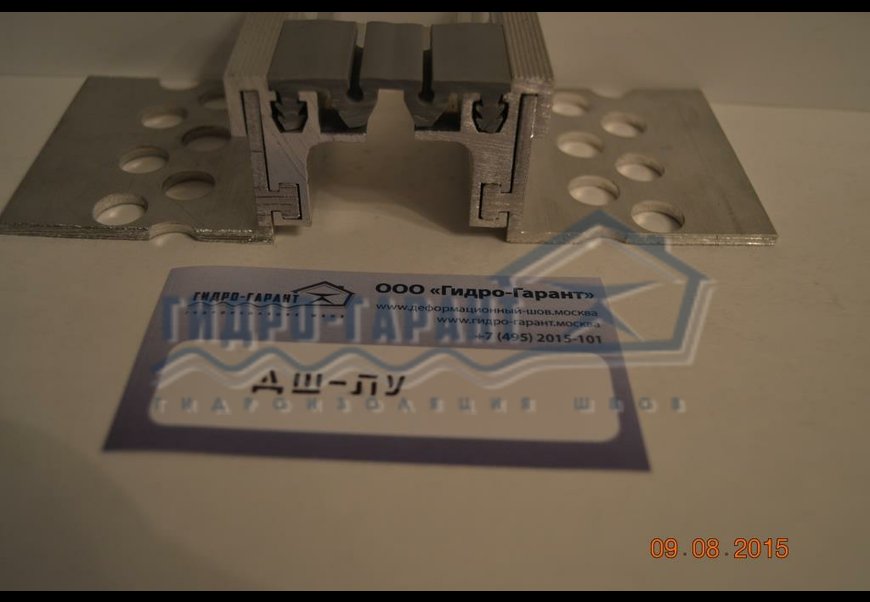

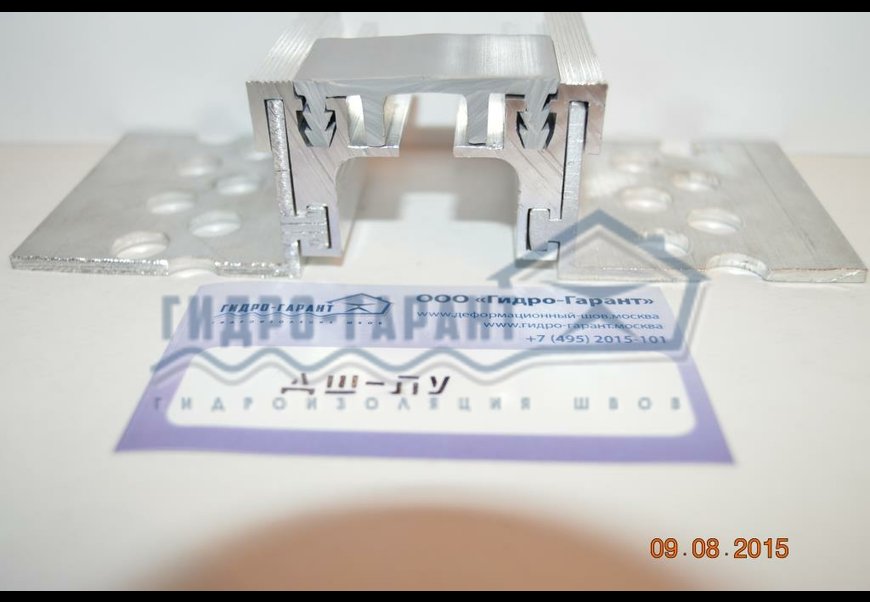

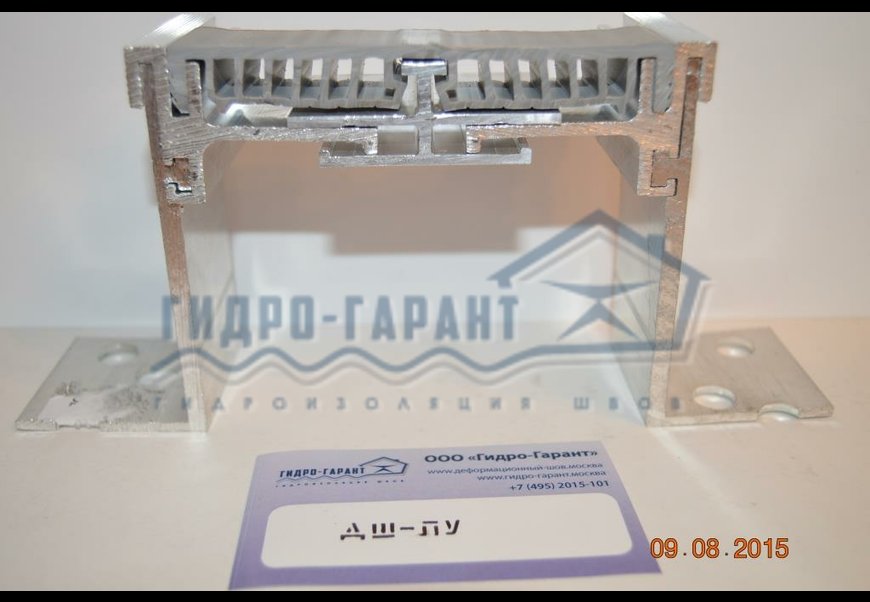

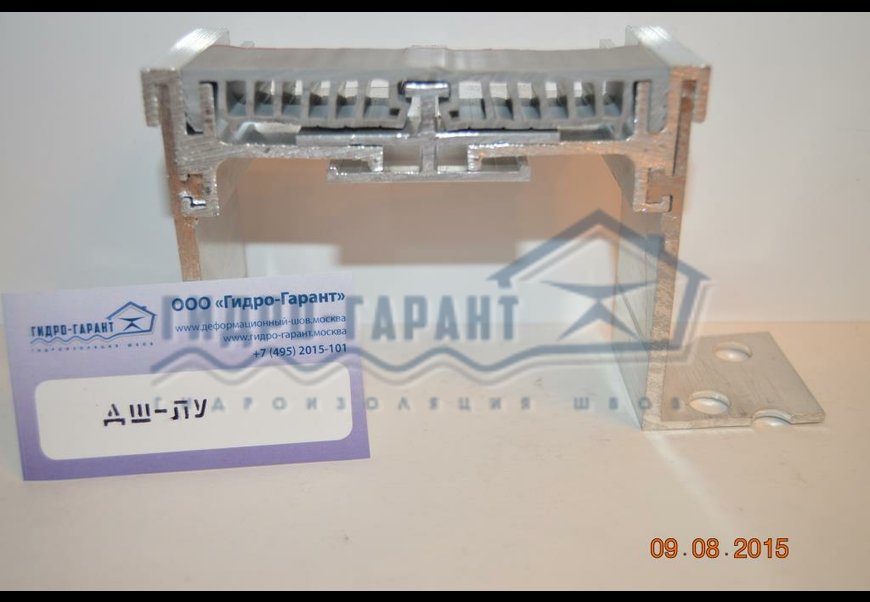

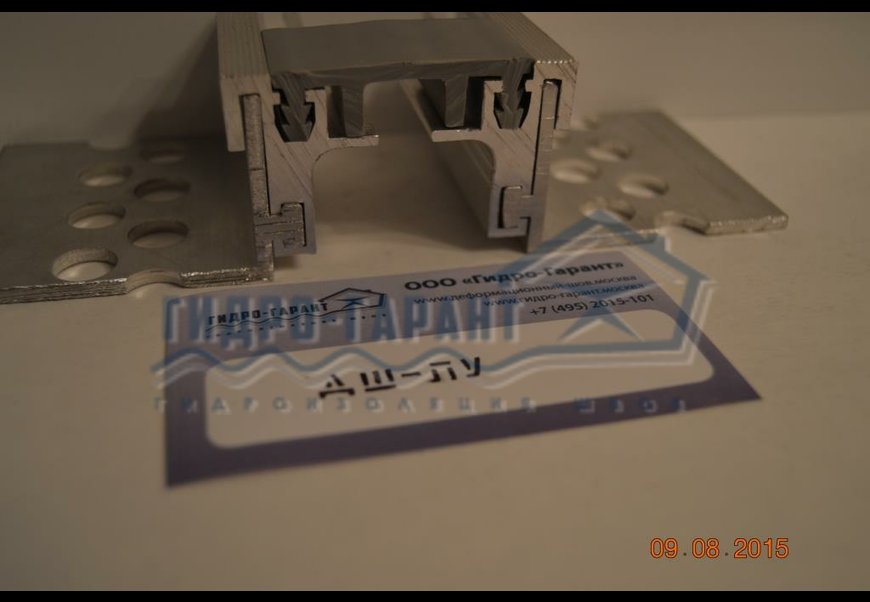

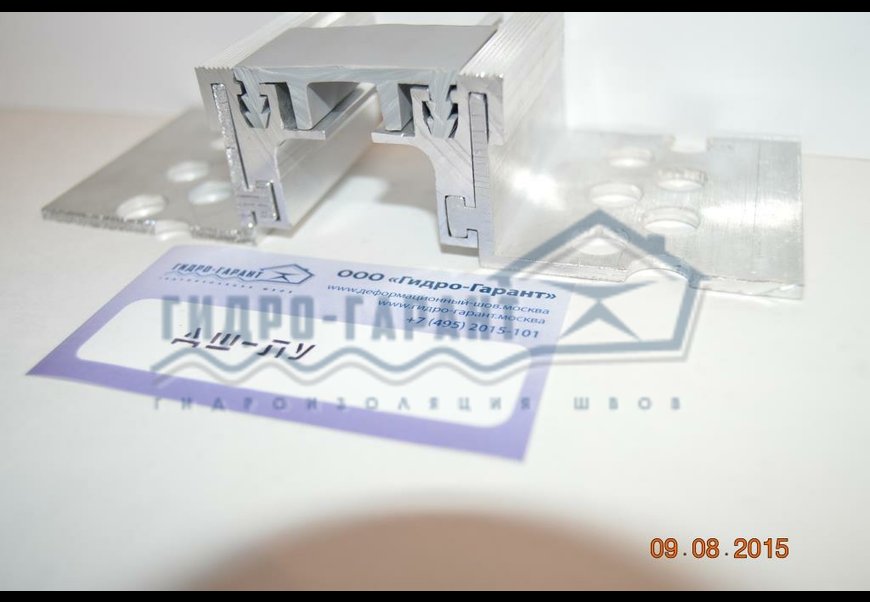

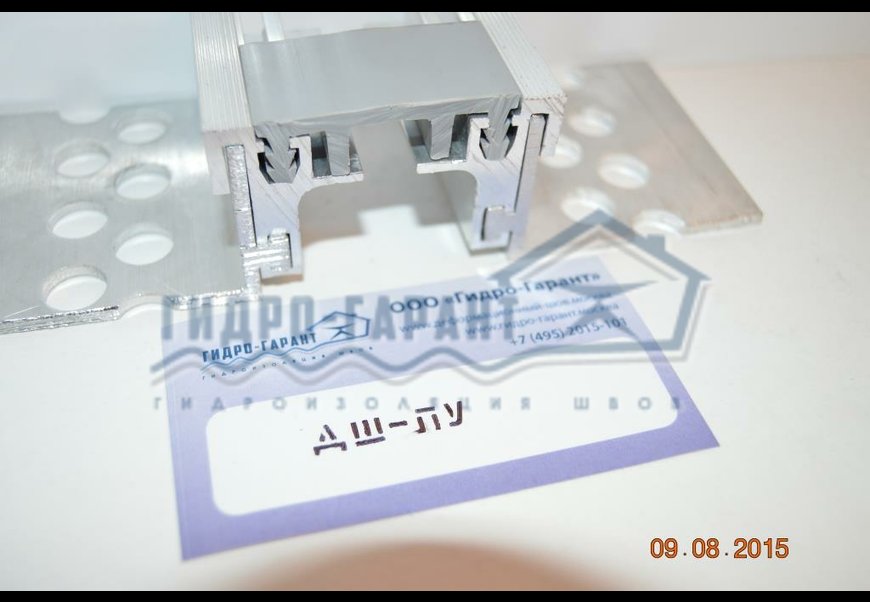

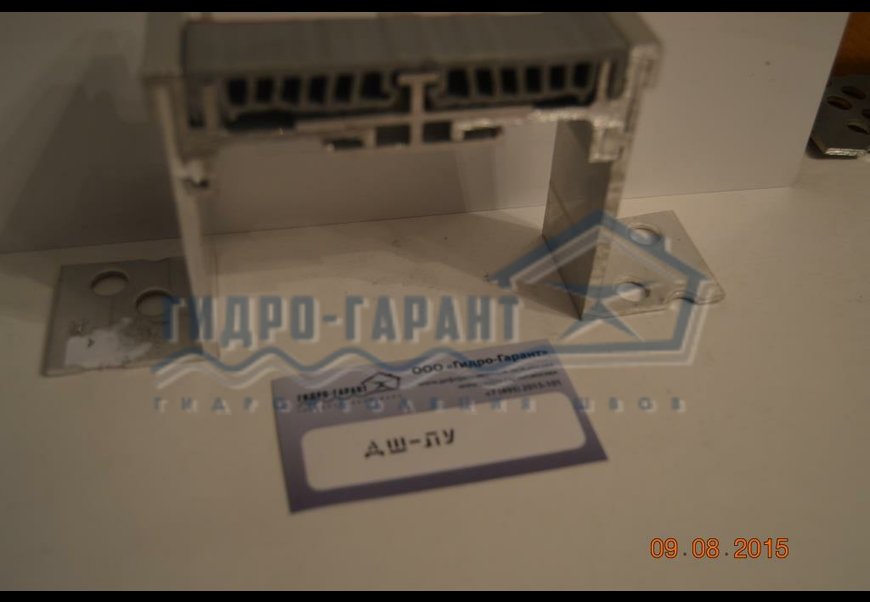

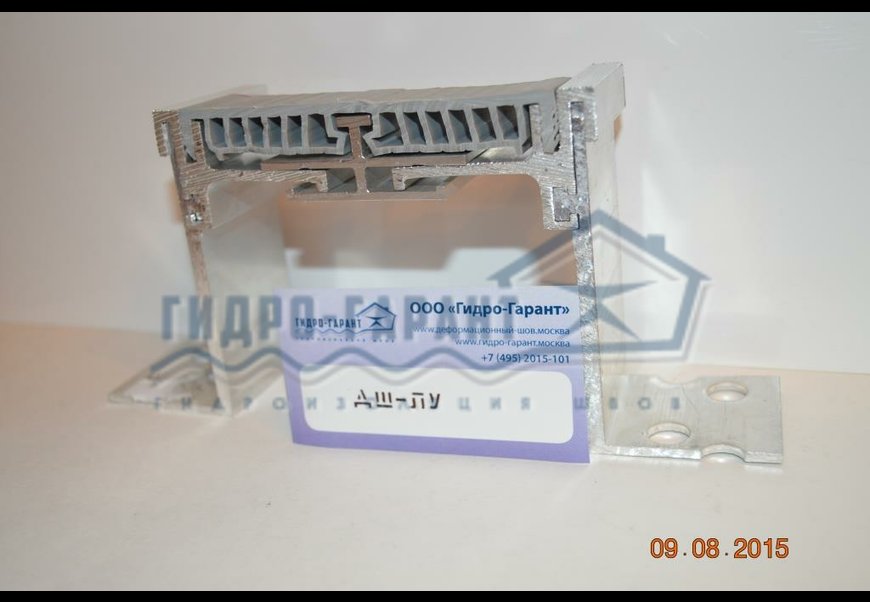

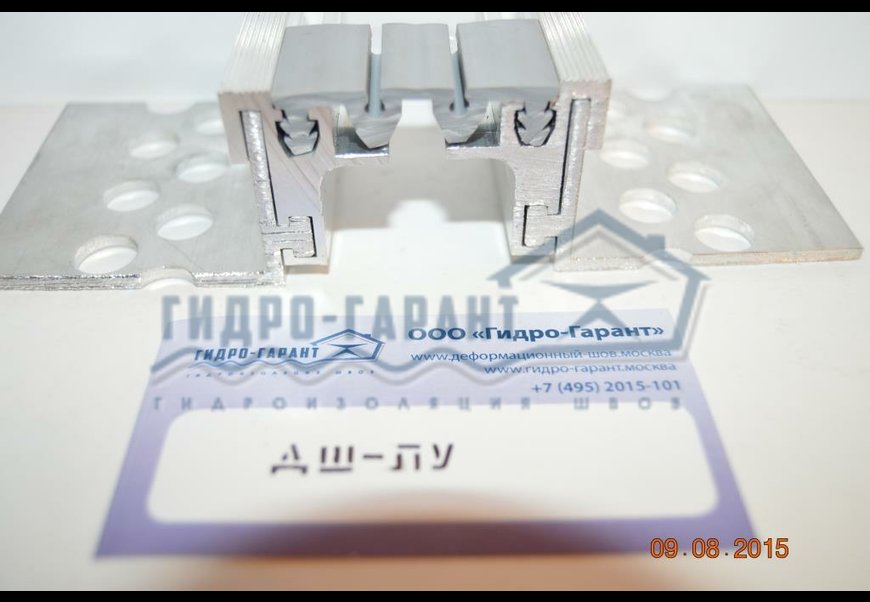

Внешний вил деформационного шва ДШ-ПУ

Инструкция по сборке закладной конструкции компенсационного шва ДШ-ПУ:

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа.

1) Поверхность пола вокруг шва обеспылить и обезжирить.

2) Деформационный шов собирается, на ножки вставляются насадки под компенсатор и сам компенсатор вставляется в пазы под ножки. Механически с помощью дюбель-гвоздей монтируются ножки на высоту 36,51 или 97мм деформационного шва ГидроКонтур ДШ-ПУ с шагом 25-30см. Отверстия в лапках предназначены для сцепления основания с бетоном. Компенсатор можно вставить сразу, так как с ним удобнее монтировать шов, но не отрезать по длине планок 3пог.м, так как важно сохранить гидроизоляцию шва по всей длине. Угловые профили монтируются аналогично

3) Бетон заливается до определенного уровня, с учетом высоты на финишное покрытие пола так, чтобы компенсатор профиля вышел в один уровень с ним. Аналогично с угловыми конструкциями

4) Если в качестве финишного покрытия пола используем плитку или керамогранит, то на слой бетона наносим клей 3-4мм. Угловые профили монтируются аналогично

5) Укладываем плитку-керамогранит или другое финишное покрытие. Оставляем 3-4 мм от края ножек профиля под герметик. Аналогично с угловым профилем

6) Вставляем компенсатор, если не вставили его в начале монтажа. Компенсатор выпускается в бухтах по 20-30 пог.м. Заливаем герметик в отверстия по бокам шва для защиты покрытия пола от сколов и повреждений в результате сподвижек плит.

7) Накладные конструкции швов монтируют в сборе или планки монтируют к поверхности пола с финишным покрытием, а затем вставляют компенсатор. Компенсатор нужно стараться вставить без разрывов, чтобы сохранить гидроизоляцию шва по максимально возможной длине шва.
