ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-АН

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 30 кН.

Данный профиль подходит для помещений с высокой проходимостью людей, погрузчиков и другой техники. Предназначен для швов шириной до 50мм. Компенсирует сдвиг в трех направлениях до 16 (±8) мм. Подходит под все виды покрытий. Шов полностью алюминиевый, группа горючести – НГ. Имеет привлекательный внешний вид и нескользящую поверхность. По запросу конструкция поставляется с паронепроницаемым барьером.

2. Описание

Конструктивно деформационный шов состоит из алюминиевых направляющих, которые вставляются друг в друга. Дополнительно можно приобретать шов совместно с паронепроницаемым барьером. Швы не требуют проведения профилактических работ и устойчивы к старению.

Вид шва ДШ-АН

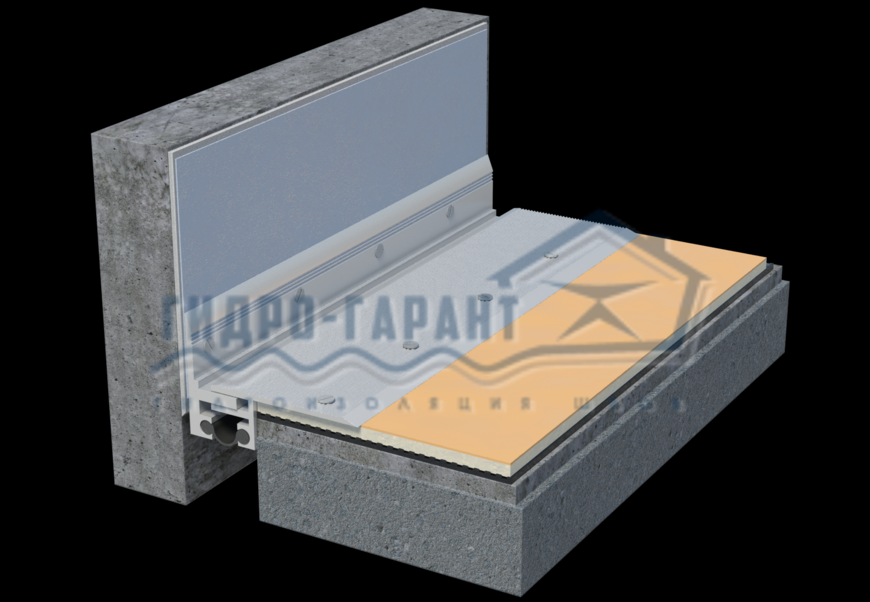

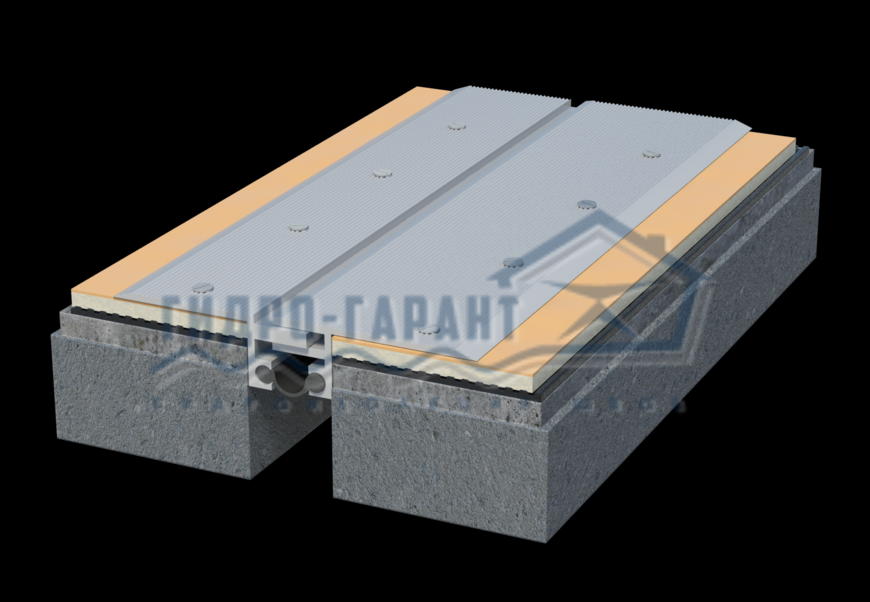

Монтажные схемы

Для сборки конструкции необходимо:

1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.

2) Собираем конструкцию шва так, чтобы лапки входили друг в друга на 50%, чтобы шов мог работать на растяжение-сжатие. Если шов с паробарьером, то вставляем паробарьер в специальные пазы ножек.

3) Пазы (сверление с фрезерованием) под крепеж нужно сделать до установки шва самим или заказать заранее у фирмы-производителя. Собранный шов устанавливаем и крепим к финишному покрытию пола с помощью дюбель-гвоздей, шаг 20-30см.
