ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-АЛ-ДУО

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 600 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.

2. Описание

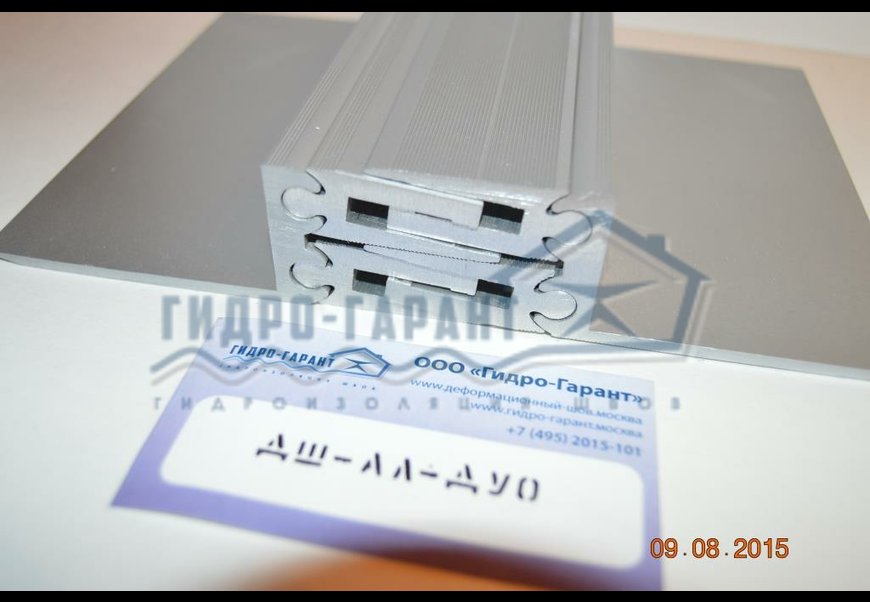

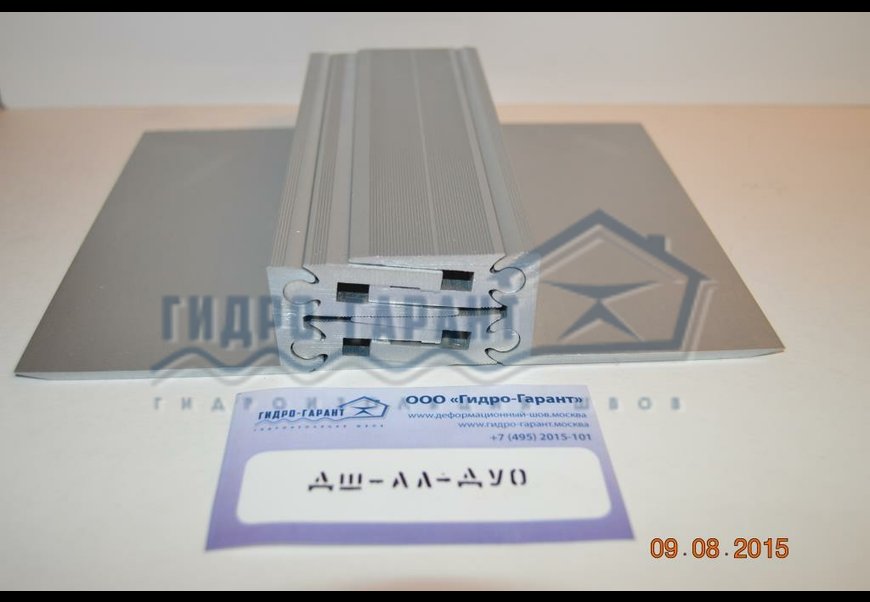

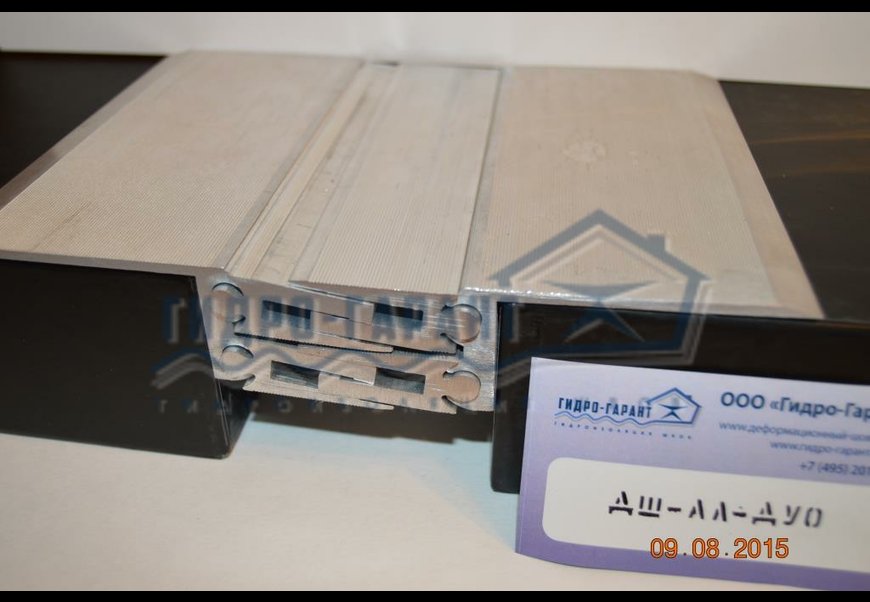

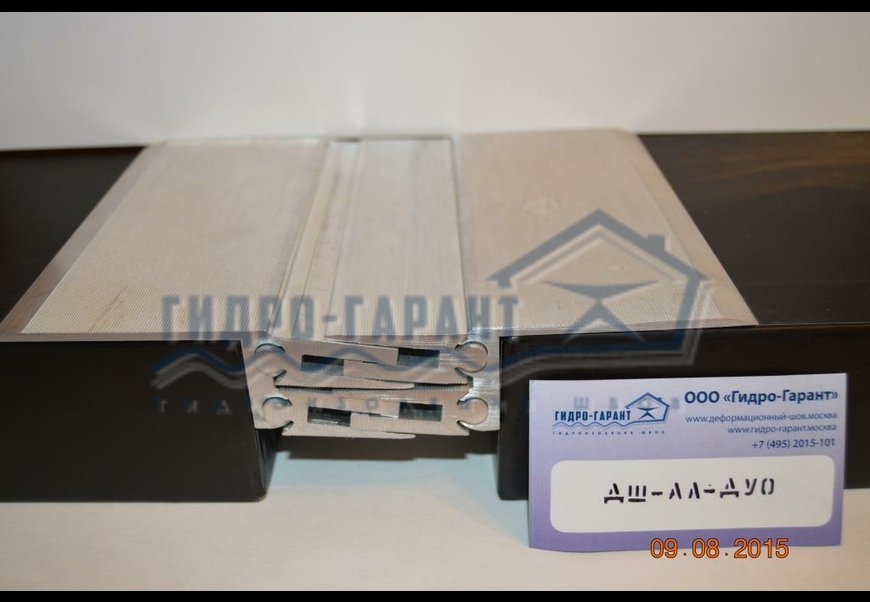

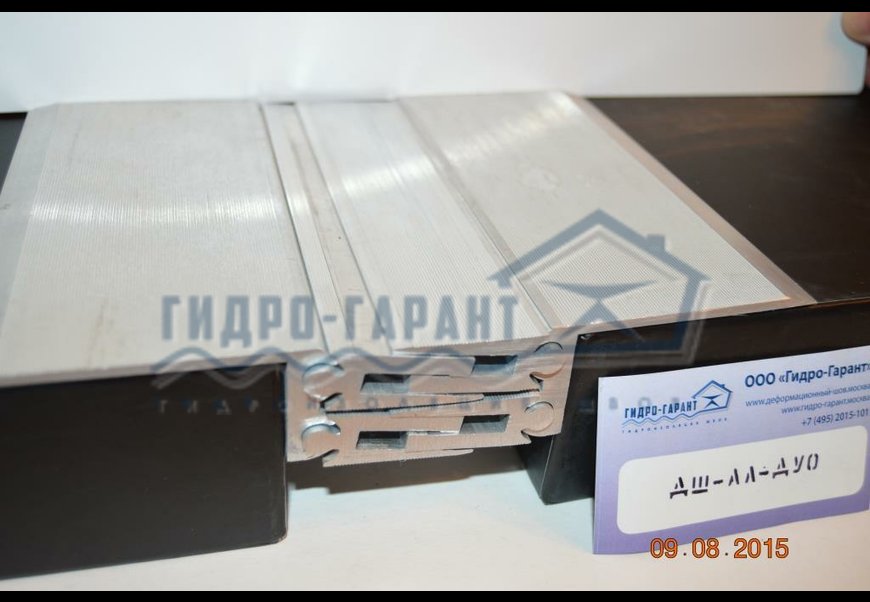

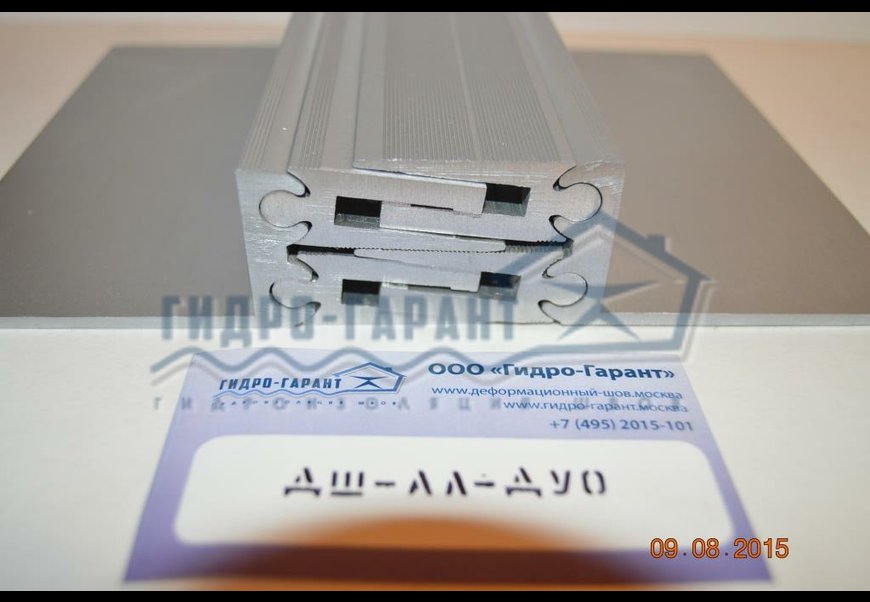

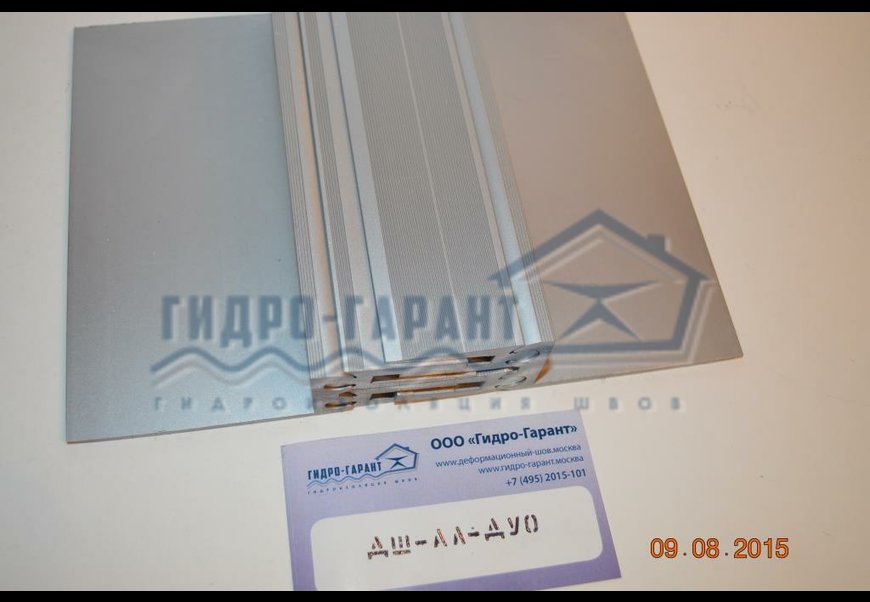

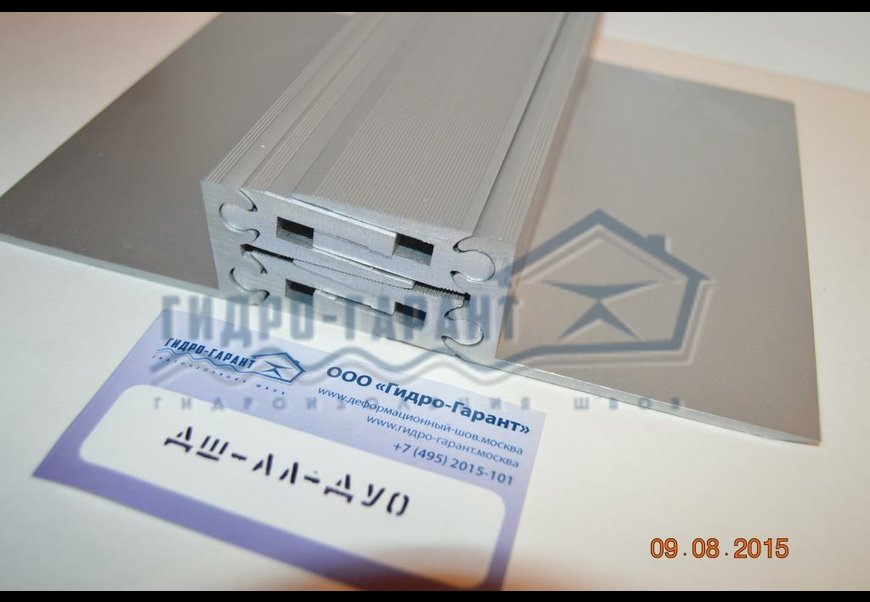

Конструктивно деформационный шов состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

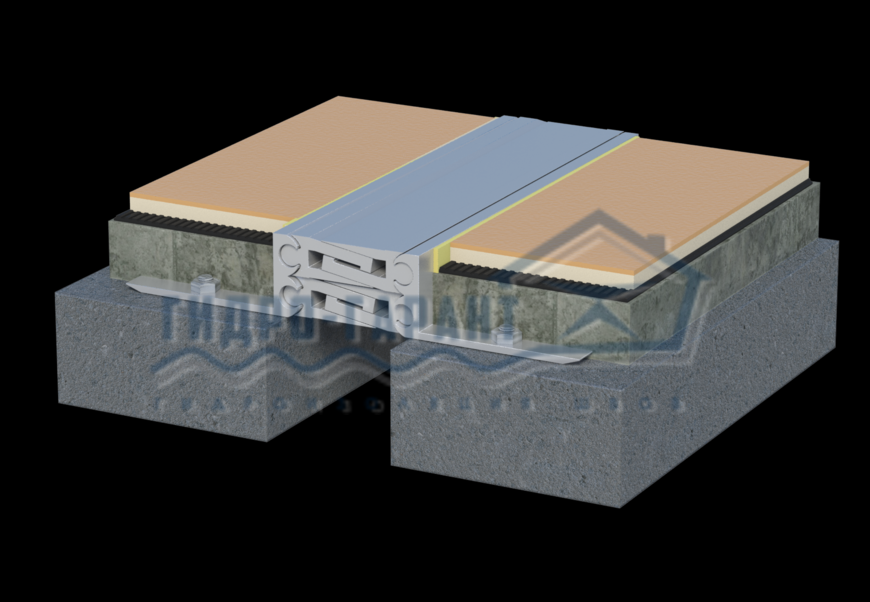

Монтажная схема.

Конструкция закладного деформационного шва ДШ-АЛ-ДУО

Размеры и технические характеристики шва ДШ-АЛ-ДУО

Инструкция по сборке закладного деформационного шва ДШ-АЛ-ДУО

Для сборки конструкции необходимо:

1)Обеспылить и обезжирить поверхность бетона вокруг шва.

2)Планку-ножку крепим механически к поверхности бетона с помощью дюбель-гвоздей.

3)В планку-ножку вставляем компенсатор, состоящий из 4 алюминиевых направляющих согласно рисунку.

4)С торца вставляем вторую планку-ножку в планки компенсатора.

5)Производим заливку бетонного основания с учетом высоты финишного покрытия пола. Далее обустраиваем финишное покрытие пола, оставляя зазор между конструкцией шва и полом 2-3 мм под герметик. Герметик необходим для того, чтобы защитить края плитки/керамогранита/мрамора/топинга от разрушения при сопряжении с алюминиевыми планками шва.
