ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ДШ-АЛ-У (усиленный)

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 150 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.

2. Описание

Конструктивно деформационный шов состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

Монтажные схемы

Конструкция накладного деформационного шва ДШ-АЛ-У

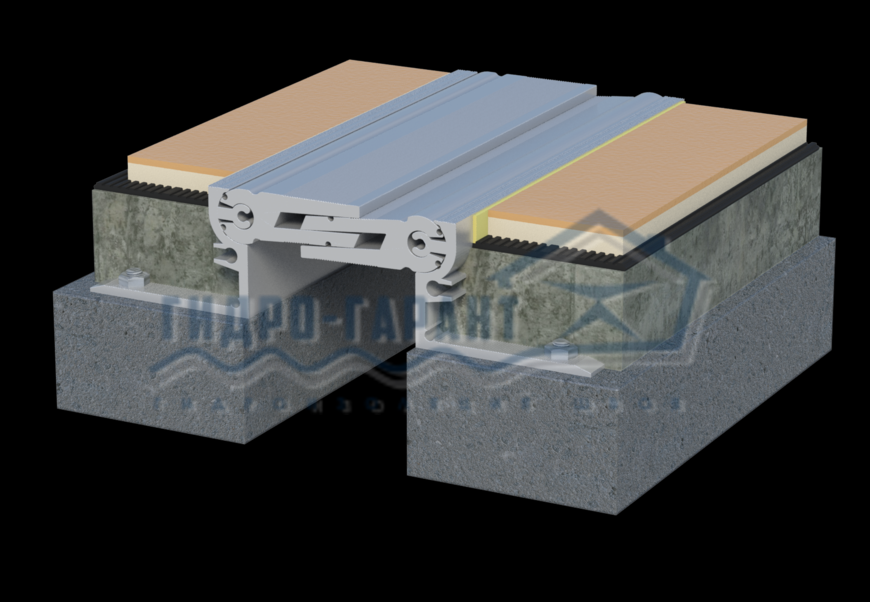

Конструкция закладного деформационного шва ДШ-АЛ-У

Размеры и технические характеристики шва ДШ-АЛ-У

Тип шва	Размеры, мм	Перемещения, мм			Нагрузка
		Cжатие	Растяжение	Сдвиг вертикально
ДШ-АЛ-У − 80/0 Шов –80-100мм		25	25	5-7	До 150 кН
ДШ-АЛ-У − 60/40 Шов –60-80мм		17	17		До 150 кН
ДШ-АЛ-У − 60/60 Шов –60-80мм		17	17	5-7	До 150 кН

Инструкция по сборке накладного деформационного шва ДШ-АЛ-У

Для сборки конструкции необходимо:

1) Обеспылить и обезжирить поверхность бетона вокруг шва.

2) С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.

3) В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку и крепим планку-ножку механически к поверхности пола.

4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

Инструкция по сборке закладного деформационного шва ДШ-АЛ-У

Для сборки конструкции необходимо:

1) Обеспылить и обезжирить поверхность бетона вокруг шва.

2) Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.

3) В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку.

4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

5) Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между алюминиевым профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении с деформационным профилем.
